特性
- 12位分辨率,±0.5 LSB线性度
- +3V单电源供电
- 用户可调逻辑电平(+1.8V至+3.6V)
- +2.5V内部基准电压源
-
软件可配置的模拟输入多路复用器
- 8通道单端/4通道伪差分(MAX1291)
- 4通道单端/2通道伪差分(MAX1293)
- 软件可配置的单极性/双极性输入
-
低功耗:
- 1.9mA (250ksps)
- 1.0mA (100ksps)
- 400µA (10ksps)
- 2µA(关断)
- 内部3MHz全功率带宽采样/保持
- 字节宽并行(8 + 4)接口
-
小尺寸:
- 28引脚QSOP (MAX1291)
- 24引脚QSOP (MAX1293)

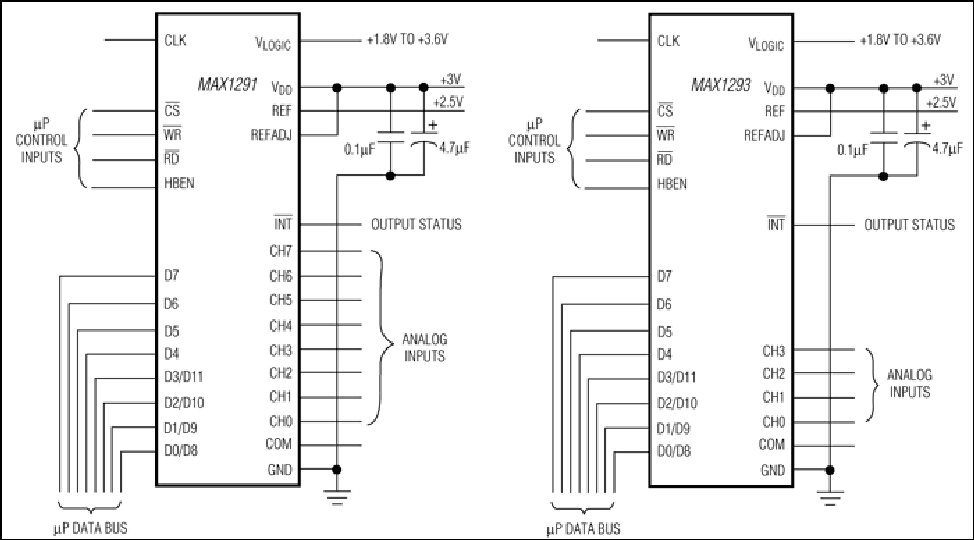

MAX1291/MAX1293低功耗、12位模数转换器(ADC)是一款逐次逼近型ADC,具有自动关断、快速唤醒(2µs)功能,提供片内时钟、+2.5V内部基准电压源,以及一个高速、字节宽并行接口。它们采用+3V模拟单电源供电,并通过一个V LOGIC 引脚直接与+1.8V至+5.5V数字电源进行接口。
在250ksps的最大采样速率下功耗仅为5.7mW (V DD = V LOGIC )。MAX1291/MAX1293具有两种软件可选的关断模式,因此可在两次转换之间关断;访问并行接口即可使其恢复正常工作。通过在两次转换之间关断,可以在采样速率降低的情况下将电源电流降至10µA以下。
两款器件均提供软件可配置的模拟输入,用于单极性/双极性和单端/伪差分工作模式。在单端模式下,MAX1291具有8个输入通道,MAX1293具有4个输入通道(伪差分模式下分别为4个和2个输入通道)。
这些转换器不仅具有出色的动态性能和低功耗,而且简单易用并采用小封装尺寸,非常适合电池供电数据采集应用,或其他对功耗和空间要求苛刻的电路。
当低电平有效CS变为高电平时,MAX1291/MAX1293使低电平有效INT处于三态。如果不需要使低电平有效INT处于三态,请参考MAX1261/MAX1263。
MAX1291采用28引脚QSOP封装,而MAX1293采用24引脚QSOP封装。关于引脚兼容的+5V、12位版本,请参考MAX1290/MAX1292数据手册。
应用
- 数据采集系统
- 数据记录
- 电能管理
- 工业控制系统
- 病人监护
- 触摸屏
