特性
- 通过汽车应用认证
- FET输入放大器
- 输入偏置电流：1 pA
- 低成本
- 高速：-3 dB带宽：145 MHz (G = +1)
- 压摆率：180 V/μs (G = +2)
-
低噪声
7 nV/√Hz (f = 10 kHz)
0.6 fA/√Hz (f = 10 kHz) - 宽电源电压范围：5 V 至 24 V
- 单电源、轨到轨输出
- 低失调电压：1.5 mV（最大值）
- 高共模抑制比：-100 dB
- 出色的失真特性
- 无杂散动态范围(SFDR)：-88 dBc (1 MHz)
- 低功耗：电源电流：每个放大器6.4 mA（典型值）
- 无相位反转
- 小型封装：SOIC-8、SOT-23-5 和 MSOP-8
- 下载AD8065-KGD-CHIPS数据手册
AD8065/AD8066 FastFET™放大器均为电压反馈型放大器，提供FET输入，性能出色、易于使用。AD8065是单路放大器，AD8066是双路放大器。这些放大器采用ADI公司的专有XFCB工艺制造，工作噪声极低（7.0 nV/√Hz和0.6 fA/√Hz），输入阻抗非常高。
AD8065/AD8066具有5 V至24 V的宽电源电压范围，可采用单电源供电，带宽为145 MHz，适合各种应用。此外，这些放大器还具有轨到轨输出，使其功能更加多样化。
尽管成本很低，但这些器件仍能提供出色的整体性能。这些放大器的差分增益和相位误差分别为0.02%和0.02°，0.1 dB平坦度为7 MHz，堪称视频应用的理想之选。此外，这些器件具有180 V/μs高压摆率、出色的失真性能（1 MHz时无杂散动态范围(SFDR)为−88 dBc）、极高的共模抑制(−100 dB)和低输入失调电压（1.5 mV，预热条件下最大值）。AD8065/AD8066仅采用每个放大器6.4 mA的典型电源电流，能够驱动高达30 mA的负载电流。
AD8065/AD8066为高性能高速FET输入放大器，采用小型封装：SOIC-8、MSOP-8和SOT-23-5。额定工作温度范围为–40°C至+85°C工业温度范围。
AD8065WARTZ-REEL7完全通过汽车应用认证，额定工作温度范围为−40°C至+105°C扩展温度范围，最高电源电压范围仅为±5V。
应用
- 汽车驾驶员辅助系统
- 光电二极管前置放大器
- 滤波器
- ADC驱动器
- 电平转换
- 缓冲
教程 11
产品选型指南 1
参考电路 3
非常见问题 2
模拟对话 2
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的 质量和可靠性计划和认证 以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| AD8065-KGD-CHIP | None Available |
|
|
| AD8065ARTZ-R2 |
5-Lead SOT-23
|
|
|
| AD8065ARTZ-REEL |
5-Lead SOT-23
|
|
|
| AD8065ARTZ-REEL7 |
5-Lead SOT-23
|
|
|
| AD8065ARZ |
8-Lead SOIC
|
|
|
| AD8065ARZ-REEL |
8-Lead SOIC
|
|
|
| AD8065ARZ-REEL7 |
8-Lead SOIC
|
|
|
| AD8065WARTZ-R7 |
5-Lead SOT-23
|
|
根据型号筛选
重置过滤器
产品型号
产品生命周期
PCN
2月 4, 2010
- 10_0009
Halogen Free Material Change for SOT_23 Products
AD8065ARTZ-REEL
AD8065ARTZ-REEL7
量产
10月 11, 2022
- 22_0253
Addition of UTAC Thailand as an Alternate Assembly Site for SOT23, SC70 and TSOT Packages/Devices
根据型号筛选
重置过滤器
产品型号
产品生命周期
PCN
2月 4, 2010
- 10_0009
Halogen Free Material Change for SOT_23 Products
AD8065ARTZ-REEL
AD8065ARTZ-REEL7
量产
10月 11, 2022
- 22_0253
Addition of UTAC Thailand as an Alternate Assembly Site for SOT23, SC70 and TSOT Packages/Devices
| 部分模型 | 产品周期 | 描述 |
|---|---|---|
|
量产 |
低噪声、1 GHz FastFET 运算放大器 |
|
|
量产 |
低噪声、1 GHz FastFET运算放大器 |
评估套件 3
AD-PAARRAY3552R-SL
RF Front-end GaN Power Amplifier Biasing, Protection, and Control Reference Design
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=zh&h=24&w=24&hash=7CDDC996281D9E966D391D97E93C6727){kind=icon}

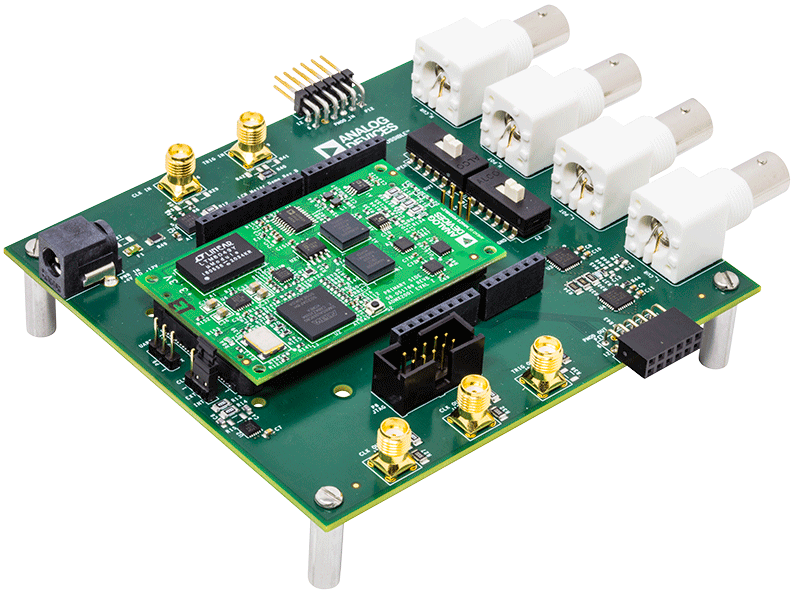

EVAL-ADMX2001
