特性
- 电流模式控制
- 高达625kHz的可编程开关频率
- 精确的UVLO门限(1%)
- 带有内部延迟的漏极开路UVLO指示输出
- 36V至72V的电信电压范围
-
通用离线输入电压范围
- 85V交流至265V交流整流电压(MAX17500)
- 9.5V至24V输入电压(MAX17499)
- 数字软启动
- 具有较大滞回电压的内部自举UVLO (MAX17500)
- 内部误差放大器，带有精度为1.5%的基准
- 50µA (典型值)启动电源电流
- 50%最大占空比(MAX17499A/MAX17500A)
- 75%最大占空比(MAX17499B/MAX17500B)
- 60ns逐周期限流传输延迟
- 微型10引脚µMAX封装
MAX17499/MAX17500电流模式PWM控制器包含了设计宽输入电压、隔离或非隔离电源所需的所有控制电路。MAX17499适用于低输入电压(9.5V直流至24V直流)电源；MAX17500适用于通用输入(85V交流至265V交流整流电压)电源或电信(-36V直流至-72V直流)电源。

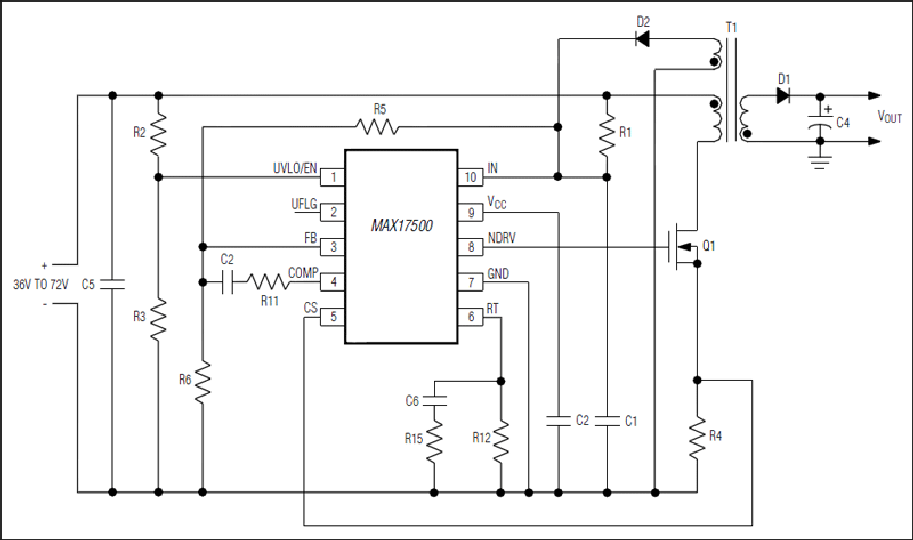

IC内置一个误差放大器，能够用来调整第三绕组的输出电压，从而实现主侧稳定的隔离电源，无需光电耦合器。输入欠压锁定(UVLO)可以用来设置输入启动电压，确保在电压跌落的情况下正确操作。带有210µs内部延迟的漏极开路UVLO指示输出可对二次侧控制器进行顺序控制。输入电源启动电压可用外部分压器设定。UVLO/EN输入能够关断器件。内部数字软启动消除了输出电压过冲。
MAX17500内置自举UVLO，具有较大的滞回，启动时最低需要23.6V的电压。MAX17499内部没有自举UVLO，可采用最低9.5V的电压直接偏置。
IC的开关频率由外部电阻设置。MAX17499A/MAX17500A具有50%的最大占空比，而MAX17499B/MAX17500B具有75%的最大占空比。这些器件均采用10引脚µMAX®封装，工作在-40°C至+85°C温度范围。
应用
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的 质量和可靠性计划和认证 以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| MAX17500AAUB+ |
10-MINI_SO-N/A
|
|
|
| MAX17500AAUB+T |
10-MINI_SO-N/A
|
|
|
| MAX17500BAUB+ |
10-MINI_SO-N/A
|
|
|
| MAX17500BAUB+T |
10-MINI_SO-N/A
|
|
| 部分模型 | 产品周期 | 描述 | ||
|---|---|---|---|---|
|
产品 2 |
||||
|
不推荐用于新设计 |
高压PWM电源控制器 |
|||
|
不推荐用于新设计 |
电流模式PWM控制器，集成了启动电路，用于隔离型电源 |
|||
|
反激、正向和隔离式控制器 4 |
||||
|
量产 |
高性能、单端、电流模式PWM控制器 |
|||
|
量产 |
高性能、单端、电流模式PWM控制器 |
|||
|
量产 |
电流模式PWM控制器，用于隔离型电源 |
|||
|
量产 |
电流模式PWM控制器，用于隔离型电源 |
|||
