特性
- 低成本3.3 V CMOS MxFE ® ，适合宽带应用
- 符合DOCSIS、EURO-DOCSIS、DVB、DAVIC要求
- 232 MHz正交数字上变频器
- 12位直接中频DAC (Txdac+ ® )
- 最高65 MHz载波频率DDS
- 可编程采样时钟速率
- 模拟发射输出电平可调
- 双通道12位、29 MSPS直接中频ADC，具有视频箝位输入
- 10位、29 MSPS采样ADC
- 8位Σ-Δ型辅助DAC
- 可与AD8321/AD8323或AD8322/AD8327 PGA电缆驱动器直接接口

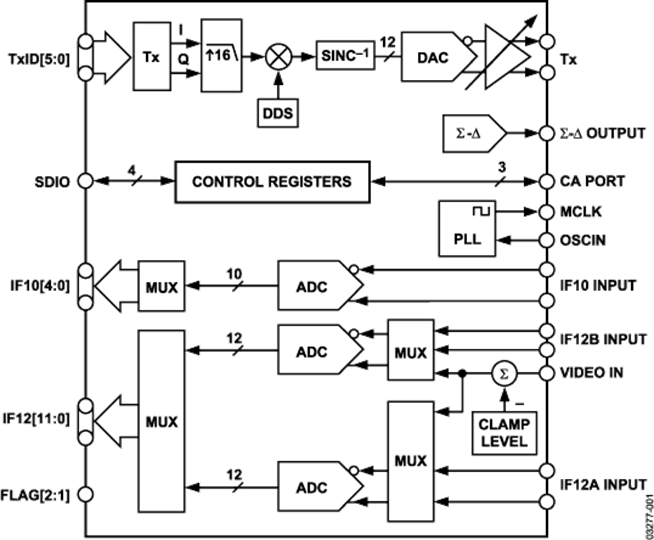

AD9878是一款单电源电缆调制解调器/机顶盒混合信号前端，内置发射路径插值滤波器、完整正交数字上变频器和发射DAC。接收路径内置双通道12位ADC和10位ADC。内部需要的所有时钟和输出系统时钟均由PLL从单晶振或时钟输入产生。
.发射路径插值滤波器提供16倍的升采样系数，输出信号带宽最高可达5.8 MHz。直接数字频率合成器(DDS)可以产生最高65 MHz的载波频率，调谐分辨率为26位。发射DAC的分辨率为12位，能以高达232 MSPS的采样速率工作。模拟输出可以在0 dB至7.5 dB范围内调整，步进为0.5 dB，以便在输出电平需要降低时保持信噪比(SNR)性能。
12位ADC提供出色的欠采样性能，使该器件可提供10个以上的有效位数(ENOB)，中频输入最高可达70 MHz。12位中频ADC的采样速率最高可达29 MHz，因而能处理宽带信号。
AD9878内置一个可编程Σ-Δ型DAC，可用于控制外部元器件，如可变增益放大器(VGA)或电压控制型调谐器。该器件还集成有CA端口，使主机处理器能通过MxFE串行端口(SPORT)，与AD8321/AD8323或AD8322/AD8327/AD8328可编程增益放大器(PGA)电缆驱动器进行接口。

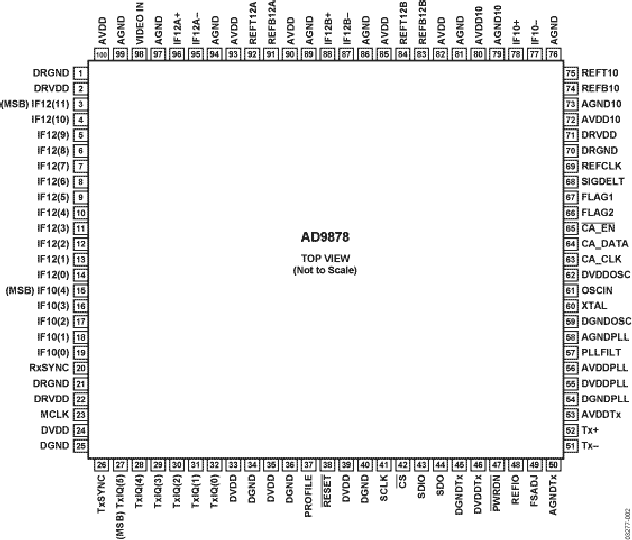

AD9878采用100引脚LQFP封装。AD9878的额定温度范围为-40 °C至+85 °C扩展工业温度范围。
评估套件 1
EVAL-AD9878
AD9878 评估板
