MAX5014数据手册和产品信息

发布时间: 2024-11-11 09:18:58
来源: analog.com

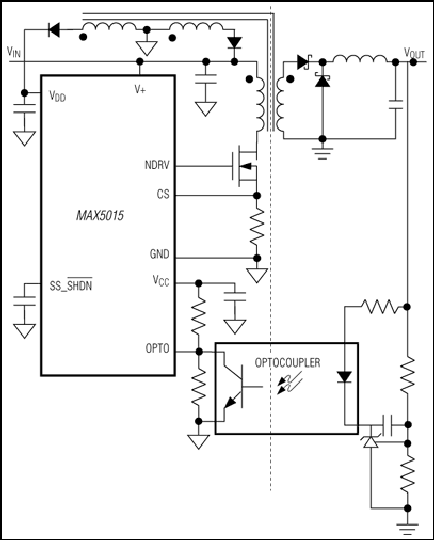

MAX5014、MAX5015：典型工作电路
.
特性
  • 宽输入范围：(18V至110V)或(13V至36V)
  • 电流模式控制
  • 前沿消隐
  • 内部校准的275kHz ±10%振荡器
  • 仅需极少外部元件
  • 软启动
  • 高压启动电路
  • 逐脉冲电流限制
  • 热关断
  • 8引脚SO封装
.

MAX5014/MAX5015集成了实现一个固定频率的隔离式DC-DC电源所需的所有功能模块。这两款器件是电流模式控制器，集成了高压启动电路，适用于电信/工业电源的电压范围。具有前沿消隐的电流模式控制简化了控制回路的设计，内部的斜率补偿电路使电流回路在占空比高于50%时保持稳定(MAX5014)。MAX5014允许占空比达到85%，可用于实现反激式转换器。MAX5015限制占空比低于50%，可用于实现单端正激式转换器。高压启动电路允许这些器件启动时直接从18V至110V输入电源获取功率。开关频率被内部校准在275kHz ±10%，降低了磁性元件和滤波元件的成本。

MAX5014/MAX5015采用8引脚SO封装，有评估板(MAX5015EVKIT)。

警告： MAX5014/MAX5015被设计工作于高压。注意小心操作。

应用

  • 工业电源
  • 隔离型电源
  • 网络电源
  • 电信电源
.
