特性
- 高达4MHz的PWM开关频率
- 保证500mA输出电流
- 40µA典型静态电流
- 0.6V至2.5V的可调输出电压范围
- 逻辑控制的输出电压(MAX8561)
- 驱动外部旁路FET (MAX8562)
- ±1.5%的初始精度
- 软启动消除了浪涌电流
- 快速的电压定位瞬态响应
- 内部同步整流器
- 2.7V至5.5V输入
- 0.1µA逻辑控制的关断电流
- 热关断
- 微小的SOT23或节省空间的3mm x 3mm x 0.8mm TDFN封装

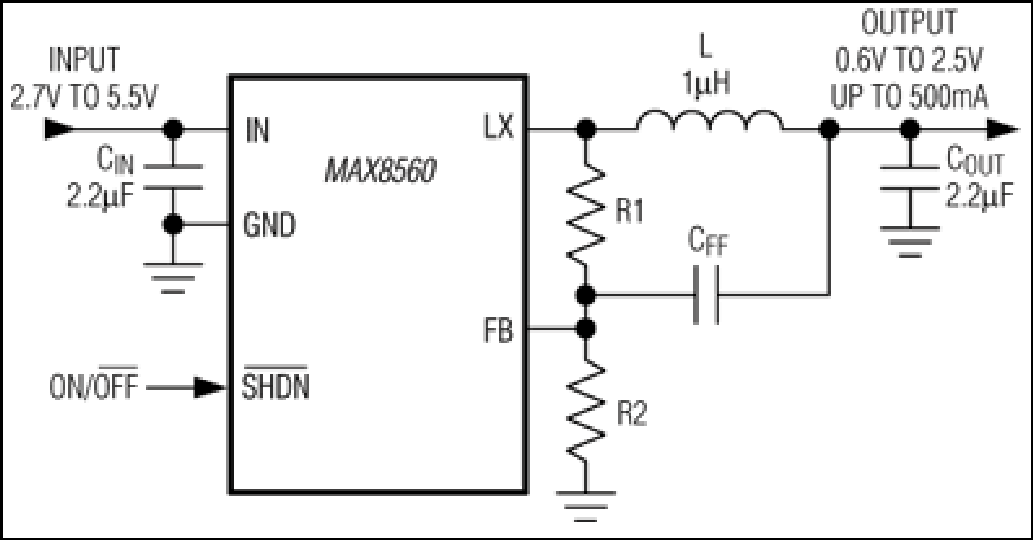

MAX8560/MAX8561/MAX8562降压型DC-DC转换器优化用于那些优先考虑小尺寸和高效率的应用。它们利用专有的滞回PWM控制方案，即以固定频率转换且可调整到4MHz，允许用户牺牲部分效率来换取更小的外部元件。输出电流保证可达500mA，同时静态电流仅40µA (典型)。
内部同步整流大大提高了效率，并省去了常规降压型转换器中所必需的外部肖特基二极管。内部的软启动功能限制了浪涌电流，降低了对输入电容的要求。MAX8561具有逻辑控制的输出电压，而MAX8562驱动外部旁路FET。
MAX8560采用5引脚薄型SOT23封装。MAX8561/MAX8562采用节省空间的3mm x 3mm、8引脚薄型DFN封装。
应用
| 部分模型 | 产品周期 | 描述 | ||
|---|---|---|---|---|
|
量产 |
低电压、400mA、降压型DC-DC转换器，SOT23封装 |
|||
|
量产 |
低电压、400mA、降压型DC-DC转换器，SOT23封装 |
|||
评估套件 1
MAX8561EVKIT
MAX8561、MAX8562评估板
