特性
- 250MHz至4000MHz RF频率范围
- 单一芯片集成两路模拟衰减器
-
灵活的衰减范围控制
- 22dB (每路衰减器)
- 44dB (两路衰减器级联)
- 2.4dB 1500MHz插入损耗(每路衰减器)
- 线性模拟控制响应曲线(dB/V)简化自动电平控制和增益调整算法
- 在较宽的频率范围和衰减设置下保持优异的衰减平坦度
- 7.3mA较低的电源电流
- +5.0V单电源供电
MAX19790为双路、通用模拟电压可变增益衰减器(VVA)，设计用于工作在250MHz至4000MHz频率范围的50Ω系统。每个衰减器包括一个控制电路，可提供22dB衰减范围，具有10dB/V的线性控制斜率。

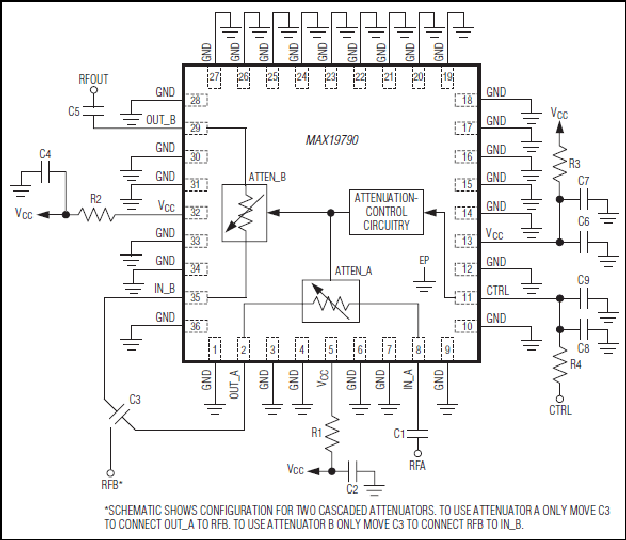

两路衰减器共用一个共模模拟控制信号，可以级联产生44dB的总动态范围，获得20dB/V的线性控制斜率。
该款IC为单芯片设计，采用Maxim专有SiGe BiCMOS工艺。器件采用+5.0V单电源供电，采用紧凑的36引脚薄型QFN封装(6mm x 6mm x 0.8mm)，带有裸焊盘。在-40°C至+85°C扩展级温度范围内确保电气规格。
应用
- 自动电平控制(ALC)
- 宽带应用系统，包括：无线基础架构的数字及扩频通信系统
- 通用测试设备
- 增益调节
- 地面微波链路
- 接收器增益控制
- 温补电路
- 发送器增益控制
- VSAT/卫星调制解调器
- WCDMA/LTE、TD-SCDMA/TD-LTE、WiMAX®、cdma2000®、GSM/EDGE和MMDS基站
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的 质量和可靠性计划和认证 以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| MAX19790ETX+ |
36-LFCSP-6X6X0.75
|
|
|
| MAX19790ETX+T |
36-LFCSP-6X6X0.75
|
|
