特性
- +2.5V至+5.5V单电源供电
- TUE：±1LSB（最大值）
- 上电复位可将所有寄存器清零
-
低工作电流：
- 150µA（MAX548A/MAX549A，V REF = +2.5V）
- 75µA（MAX550A，V REF = +2.5V）
- 关断模式下为1µA
- 10MHz、3线串行接口，与SPI/QSPI和Microwire兼容
- µMAX封装：比8引脚SO封装小50%
- DAC独立关断(MAX548A/MAX549A)

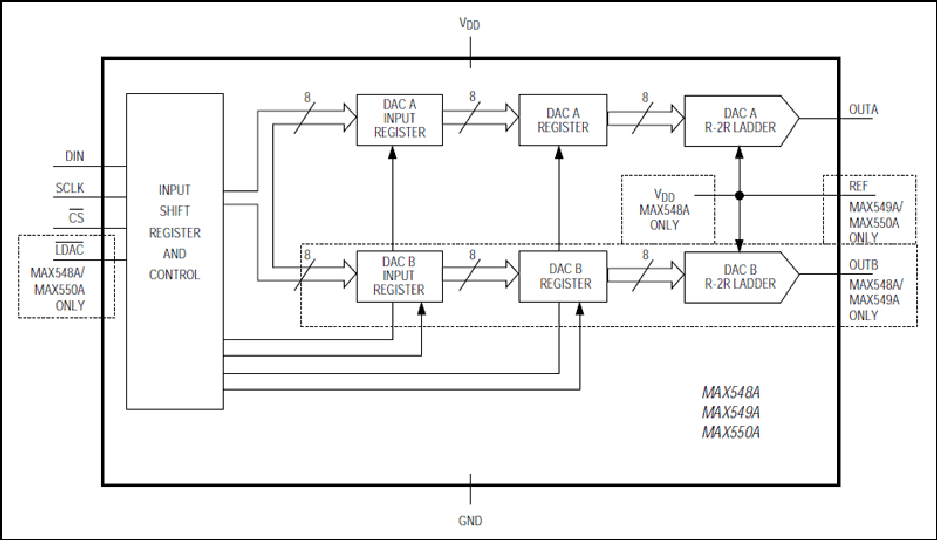

MAX548A/MAX549A/MAX550A串行、8位电压输出数模转换器(DAC)采用+2.5V至+5.5V单电源供电。其在整个温度范围内的TUE规格确保为±1LSB。当VDD = 2.5V时，每个DAC的工作电流（电源电流加基准电流）为75µA（典型值）。在关断模式下，DAC与基准电压源断开，从而将电流消耗降至1µA以下。MAX548A/MAX549A中的每个DAC均可独立关断。
10MHz、3线串行接口与SPI ™ /QSPI ™ 和Microwire ™ 接口标准兼容。双缓冲输入在更新DAC时提供了灵活性；输入和DAC寄存器可以单独或同时更新。
MAX548A是一款具有异步负载输入的双通道DAC；它使用VDD作为基准输入。MAX549A是一款具有外部基准输入的双通道DAC。MAX550A是一款具有外部基准输入和异步负载输入的单通道DAC。
MAX548A/MAX549A/MAX550A具有低功耗并采用小型µMAX ® 和DIP封装，因此这些器件非常适用于便携式和电池供电应用。
应用
- 电池供电应用
- 比较器电平设置
- 数字增益与失调控制
- GaAs放大器偏置控制
- 通用产品
- VCXO控制
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的 质量和可靠性计划和认证 以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| MAX548ACPA+ |
Plastic Dual-In-Line, Narrow (0.3in)
|
|
|
| MAX548ACUA+ |
Micro-MAX, Thin Shrink Small-Outline
|
|
|
| MAX548ACUA+T |
Micro-MAX, Thin Shrink Small-Outline
|
|
|
| MAX548AEPA+ |
Plastic Dual-In-Line, Narrow (0.3in)
|
|
|
| MAX548AEUA+ |
Micro-MAX, Thin Shrink Small-Outline
|
|
|
| MAX548AEUA+T |
Micro-MAX, Thin Shrink Small-Outline
|
|
根据型号筛选
重置过滤器
产品型号
产品生命周期
PCN
4月 7, 2023
- 2361C
WAFER FAB
MAX548ACPA+
量产
MAX548ACUA+
量产
MAX548ACUA+T
量产
MAX548AEPA+
量产
MAX548AEUA+
量产
MAX548AEUA+T
量产
根据型号筛选
重置过滤器
产品型号
产品生命周期
PCN
4月 7, 2023
- 2361C
WAFER FAB
MAX548ACPA+
量产
MAX548ACUA+
量产
MAX548ACUA+T
量产
MAX548AEPA+
量产
MAX548AEUA+
量产
MAX548AEUA+T
量产
