特性

单64位电位计
数字或按钮控制
两个非易失性游标存储选项
工作范围：
- -40ºC至+85ºC
- 4.5V至5.5V

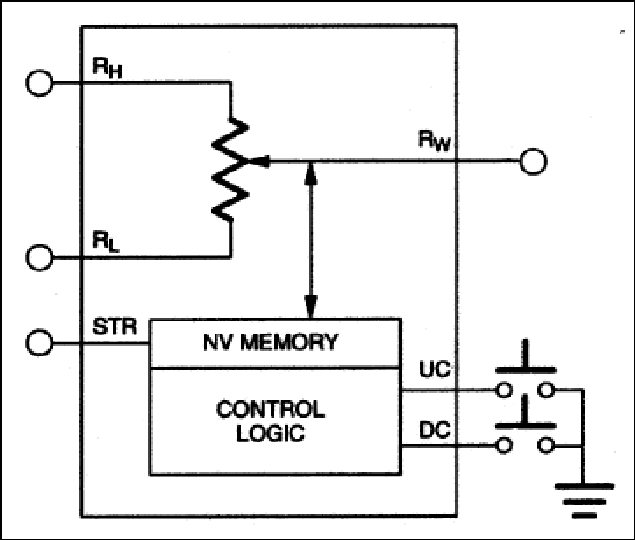

DS1809 Dallastat是一款单64位数字电位计，提供简单的触点闭合控制接口和微处理器控制接口。在EEPROM没有电源的情况下可以保持游标位置。游标设置可以自动存储或根据命令存储。

由于DS1809可处理机械按钮和数字输入，因此可以适应具有机械和/或处理器控制接口的应用。无论哪种情况，数字控制的电阻值都比机械电位计更可靠、更准确，并且可以通过自动化制造工艺进行安装，从而节省时间和成本。

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号	引脚/封装图-中文版	文档	CAD 符号，脚注和 3D模型
DS1809-010+	Plastic Dual-In-Line, Narrow (0.3in)	HTML Material Declaration HTML Reliablity Data	Ultra Librarian SamacSys
DS1809-050+	Plastic Dual-In-Line, Narrow (0.3in)	HTML Material Declaration HTML Reliablity Data	Ultra Librarian SamacSys
DS1809-100+	Plastic Dual-In-Line, Narrow (0.3in)	HTML Material Declaration HTML Reliablity Data	Ultra Librarian SamacSys
DS1809U-010+	Micro-MAX, Thin Shrink Small-Outline	HTML Material Declaration HTML Reliablity Data	Ultra Librarian SamacSys
DS1809U-010+T&R	Micro-MAX, Thin Shrink Small-Outline	HTML Material Declaration HTML Reliablity Data	Ultra Librarian SamacSys
DS1809U-100+	Micro-MAX, Thin Shrink Small-Outline	HTML Material Declaration HTML Reliablity Data	Ultra Librarian SamacSys
DS1809U-100+T&R	Micro-MAX, Thin Shrink Small-Outline	HTML Material Declaration HTML Reliablity Data	Ultra Librarian SamacSys
DS1809Z-010+	Small-Outline IC, Narrow (0.15in)	HTML Material Declaration HTML Reliablity Data	Ultra Librarian SamacSys
DS1809Z-050+	Small-Outline IC, Narrow (0.15in)	HTML Material Declaration HTML Reliablity Data	Ultra Librarian SamacSys
DS1809Z-100+	Small-Outline IC, Narrow (0.15in)	HTML Material Declaration HTML Reliablity Data	Ultra Librarian SamacSys

根据型号筛选

重置过滤器

产品型号

产品生命周期

PCN

9月 19, 2018

- 1753N

ASSEMBLY

DS1809U-010+

量产

DS1809U-010+T&R

量产

DS1809U-100+

量产

DS1809U-100+T&R

量产

pdf

pcn_1753n

5月 22, 2018

- 1702N

ASSEMBLY

DS1809Z-010+

量产

DS1809Z-050+

量产

pdf

pcn_1702n

6月 29, 2018

- 1703N

ASSEMBLY

DS1809Z-050+

量产

pdf

pcn_1703n

10月 30, 2020

- 1702R2

ASSEMBLY

DS1809Z-100+

量产

pdf

pcn_1702r2

根据型号筛选

重置过滤器

产品型号

产品生命周期

PCN

9月 19, 2018

- 1753N

ASSEMBLY

DS1809U-010+

量产

DS1809U-010+T&R

量产

DS1809U-100+

量产

DS1809U-100+T&R

量产

pdf

pcn_1753n

5月 22, 2018

- 1702N

ASSEMBLY

DS1809Z-010+

量产

DS1809Z-050+

量产

pdf

pcn_1702n

6月 29, 2018

- 1703N

ASSEMBLY

DS1809Z-050+

量产

pdf

pcn_1703n

10月 30, 2020

- 1702R2

ASSEMBLY

DS1809Z-100+

量产

pdf

pcn_1702r2
