特性
- 4.5V至5.5V单电源供电
-
低功耗:
- 135µA (50ksps)
- 13µA (1ksps)
- 8通道单端或4通道差分输入(MAX1112)
- 4通道单端或2通道差分输入(MAX1113)
- 内部采样/保持;采样速率:50kHz
- 4.096V内部基准电压源
- SPI/QSPI/MICROWIRE兼容型串行接口
- 软件可配置的单极性或双极性输入
-
总不可调整误差:
- ±1 LSB(最大值)
- ±0.3 LSB(典型值)

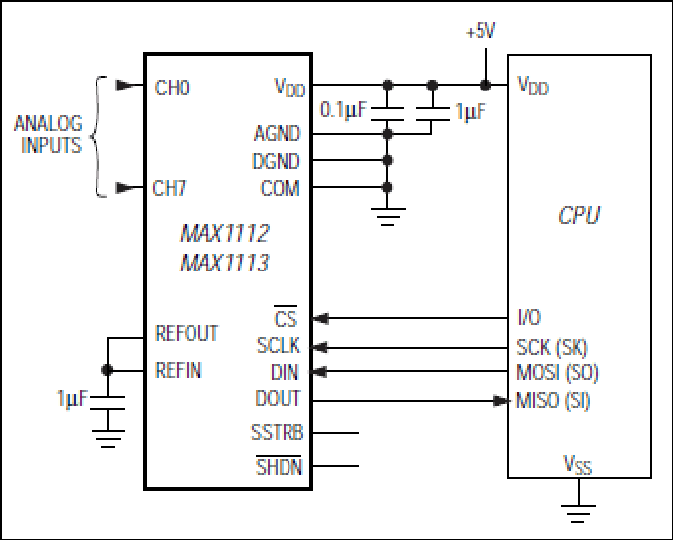

MAX1112/MAX1113低功耗、8位、8通道模数转换器(ADC)具有内部采样/保持功能、基准电压源、时钟和串行接口。它们采用4.5V至5.5V单电源供电,在以高达50ksps的速率采样时电流消耗仅为135μA。MAX1112的8个模拟输入和MAX1113的4个模拟输入可通过软件配置,支持单极性/双极性和单端/差分工作模式。
使用内部时钟或外部串行接口时钟可执行逐次逼近转换。满量程模拟输入范围由4.096V内部基准电压或外部施加的1V至VDD基准电压决定。4线串行接口与SPI ™ 、QSPI ™ 和MICROWIRE ™ 串行接口标准兼容。串行选通输出为中断驱动的处理器提供转换结束信号。
MAX1112/MAX1113具有软件可编程的2µA自动关断模式,可充分降低功耗。使用关断模式时,电源电流在1ksps速率下降至13µA,在10ksps速率下仅为82µA。还可以使用低电平有效SHDN输入引脚来控制关断。访问串行接口即可自动使器件上电。
MAX1112采用20引脚SSOP封装,MAX1113采用小型16引脚QSOP封装。
应用
- 4mA至20mA供电远端数据采集系统
- 电池供电应用
- 系统诊断
- 触摸屏应用
