MAX14548AE数据手册和产品信息

发布时间: 2024-11-11 09:18:31

来源: analog.com

特性

双向电平转换
保证100Mbps数据速率
V _CC 供电范围为+1.7V至+3.6V
V _L 供电范围为+1.1V至+3.6V (V _CC > V _L )
-40°C至+85°C扩展级工作温度范围

MAX14548E/MAX14548AE 16通道双向电平转换器(LLT)能够在多电压系统中为100Mbps的数据传输提供必要的电平转换。外部电压V _CC 和V _L 分别设置转换器两侧的逻辑电平。器件V _L 侧的逻辑信号映射到V _CC 侧的高压逻辑信号，反之亦然。

MAX14548E/MAX14548AE具有可编程频率输入(PF)，可及时调整单稳态加速器，当PF驱动为低电平时，器件在负载电容< 15pF、V _L > 1.1V (MAX14548E)或V _L > 1.4V (MAX14548AE)条件下可确保支持100Mbps的比特率。当V _L ≥ 1.1V 、PF驱动为高电平时，MAX14548E能够在驱动50pF电容负载的条件下确保支持40Mbps的比特率；当V _L ≥ 1.1V、PF驱动为高电平时，MAX14548AE在驱动50pF电容负载的条件下确保支持40Mbps的比特率。

器件全速工作时，外部驱动器源出电流可低至4mA。每个I/O通道通过内部35µA电流源上拉到V _CC 或V _L ，从而允许器件采用推挽驱动或漏极开路驱动。

器件具有多种省电功能，包括：将使能输入(EN)驱动至低电平时使器件进入低功耗关断模式；V _CC 低于V _L 时进入自动关断模式，关闭器件工作。当V _L > 1.4V时，MAX14548AE输出驱动器处于全速(100Mbps)工作模式，与MAX14548E相比可降低动态电源电流。关断时，I/O V _{CC_} 和I/O V _{L_} 保持高阻态。

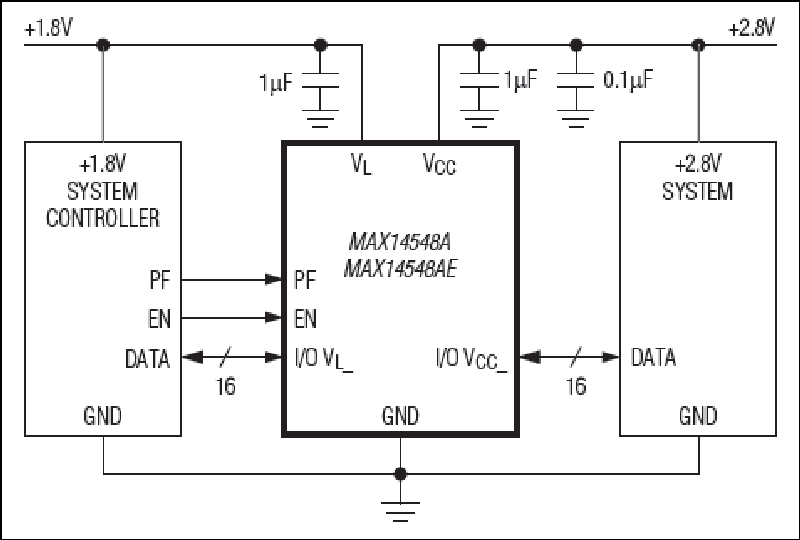

器件工作在+1.7V至+3.6V的V _CC 和+1.1V至+3.6V的V _L 供电范围，可理想用于低压ASIC/PLD与高压系统之间的数据传输。器件采用40焊球WLP (2.16mm x 3.46mm)封装，焊球间距为0.4mm，工作在-40°C至+85°C扩展级温度范围。
