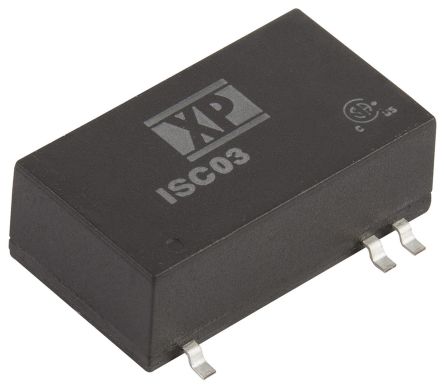

ISC0348D12
XP Power Limited
XP Power ISC 系列 3W 隔离式直流-直流转换器 , 12V dc输出, ±19 → ±125mA输出 ±1.2%负载调节 ±1%线路调节
规格参数
合规参数
| 参数 | 值 |
|---|---|
| 认证机构 | CB, EN 55022, IEC 60950-1, IPC/JEDEC J-STD-020D.1, ITE, MIL-HDBK-217F, UL/cUL 60950-1 |
电气参数
| 参数 | 值 |
|---|---|
| 噪声 | 100mV 峰峰值 |
| 信号类型 | 直流-直流 |
| 功率（瓦） | 80% |
| 额定功率 | 3W |
| 供电电压 | 18 → 75 V 直流 |
| 输出数量 | 2 |
| 隔离电压 | 1500 V dc @ 60 s, 1800 V dc @ 1 s |
| 最大额定电流 | ±19 → ±125mA |
| 电压负载调整率 | ±1.2% |
| 漏电流（IS(off)）（最大） | 折返电流限制 |
机械参数
| 参数 | 值 |
|---|---|
| 深度 | 8mm |
| 宽度 | 13.7mm |
| 长度 | 24mm |
| 重量 | 4.2g |
| 安装类型 | 表面贴装 |
| 封装形式 | SMD |
产品信息
| 参数 | 值 |
|---|---|
| 系列 | ISC |
| 功能 | Y |
环境参数
| 参数 | 值 |
|---|---|
| 工作寿命 | 300kh |
| 保护功能 | 过载保护，短路保护 |
| 工作温度 | -40°C |
| 最高温度限值 | +100°C |
