1824850000
Weidmüller Holding AG & Co. KG

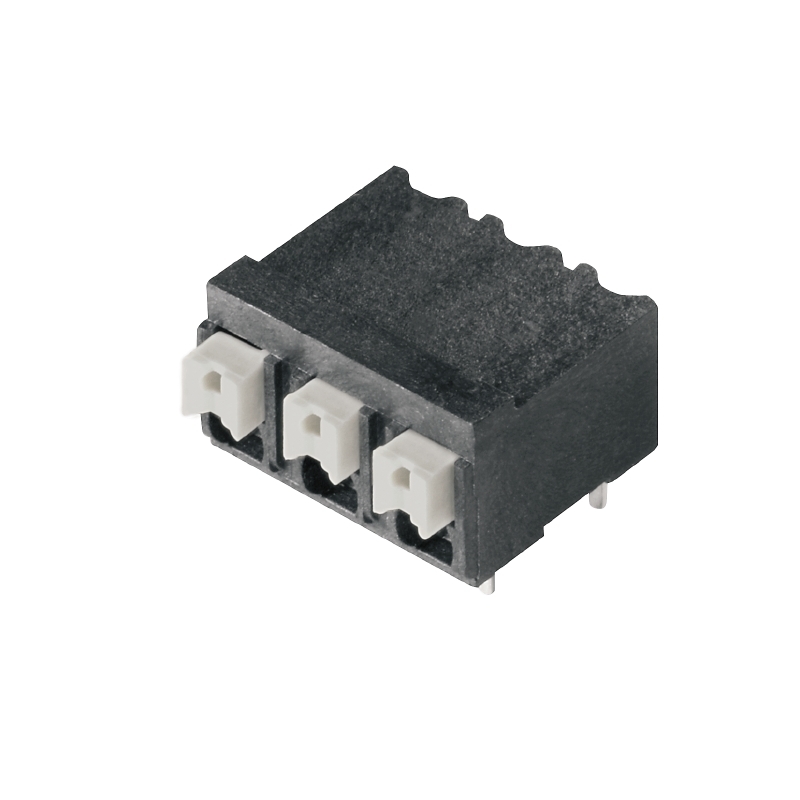

Conn Terminal Block 6 POS 5.08mm Solder RA Thru-Hole 10A Tube CONN TERM BLK 6PS 5.08MM R/A PCB
规格参数
商业参数
| 参数 | 值 |
|---|---|
| 其他名称 | 281-2121 |
| 标准包装数量 | Bag |
合规参数
| 参数 | 值 |
|---|---|
| RoHS | Lead free / RoHS Compliant |
| 合规性 | IEC 60664-1, IEC 61984 |
| 认证 | 200039-1664286 |
| 认证机构 | E60693 |
| 标准编号 | 30-21-18-01 |
| 认证机构标志 | Specifications are maximum values, details - see approval certificate. |
| 材料阻燃等级 | V-0 |
电气参数
| 参数 | 值 |
|---|---|
| 电流 | 12A |
| 电压 | 300V |
| 频率 | 27-44-04-01 |
| 量程（°/s） | 1.5 mm² |
| 额定电压 | 300 V |
| 极数 | 6 |
| 供电电压 | 300 V |
| 体积电阻 | 1.60 mΩ |
| 最大额定电流 | 15 A |
| 绝缘电阻 | ≥ 108 Ω |
| 额定电流 - 串联 | 17.5 A |
| 额定电流（每触点） | 17.5 A |
| 短路电流 | 3 x 1s with 80 A |
| 击穿电压（V(BR)GSS） | 4 kV |
| 保护额定电压（VPR） | 4 kV |
| 保护电压（VP）（2416） | 250 V |
机械参数
| 参数 | 值 |
|---|---|
| 颜色 | Black |
| 间距 | 5.08 mm |
| 重量 | 5.722 g |
| 包装方式 | Tube |
| 公共引脚 | ≥ 175 |
| 导线线规 | 16-24 AWG |
| 端接方式 | Solder |
| 孔径 | + 0,1 mm |
| 外壳颜色 | Black |
| 安装类型 | Through Hole |
| 引脚数 | 2 |
| 排数 | 1 |
| 长度（英寸） | 1 inch |
| 触头材料 | Cu-Leg |
| 套圈材料 | 0.75 mm² |
| 壳体材料 | Liquid Crystal Polymer (LCP), Glass Filled |
| 剥线长度（范围） | 8 mm |
| 导线端接方式 | Screwless - Leg Spring, Push-In Spring |
| 进/出口尺寸 | 90° |
| 插针孔直径 | 1.1 mm |
| 连接器颜色 | Black |
| 配接方向 | Horizontal with Board |
| 触点数 | 6 |
| 螺钉螺纹尺寸 | 0 / -0.3 mm |
| 绝缘材料 - 类型 | LCP GF |
| 端接长度 | 3.5 mm |
| 绝缘材料 - 材质 | IIIa |
| 法兰上方插针尺寸 | 1.5 mm² |
| 法兰下方引脚尺寸 | 0 / -0.1 |
| 大外径（直径） | 1.5 mm² |
| 小外径 | 0.2 mm² |
| 中心距 | 25.4 mm |
| 线规或范围 - AWG | AWG 16 |
| 线规或范围 - mm² | AWG 24 |
| 触点材料 - 镀层 | Copper Alloy - Tin Plated |
| 静电放电屏蔽 | Safe from finger touch |
产品信息
| 参数 | 值 |
|---|---|
| 备注 | Additional push button colours on request Operating force of slider max. 40 N Rated current related to rated cross-section & min. No. of poles. Wire end ferrule with plastic collar to DIN 46228/4 Wire end ferrule without plastic collar to DIN 46228/1 P on drawing = pitch Rated data refer only to the component itself. Clearance and creepage distances to other components are to be designed in accordance with the relevant application standards. Crimping shape "A" for wire end ferrules with PZ 6/5 crimping tool are recommended for the largest cable sizes. |
| 类型 | Terminal Block |
| 系列 | OMNIMATE Signal - series LSF |
| ETIM 6*0 | EC002643 |
| 产品特性 | Push Button Actuated |
| GTIN（EAN） | 4032248327430 |
| CAD库 | LSF-SMT.zip |
| CAD软件 | Select your download |
| 图例（文字） | RAL 9011 |
| 客户定制 | No |
| 层结构 | 4-6 µm Sn matt |
| 工程数据 | EPLAN |
| 固件版本 | PCB terminal, 5.08 mm, No. of poles: 6, 90°, Solder pin length (l): 3.5 mm, Black, PUSH IN, Clamping range, rated connection, max.: 1.5 mm², Tube; Rs = 109 - 1012 Ω |
| 层数 | 1 |
| 每层位数 | 6 |
| 其他规格 | Download Whitepaper |
环境参数
| 参数 | 值 |
|---|---|
| ET（伏秒积） | EC001284 |
| 湿度范围 | 1 |
| 存储接口 | -25 °C |
| 防护等级 | 27-44-04-01 |
| 工作温度 | -50°C ~ 240°C |
| 防触摸保护 | IP 20 |
