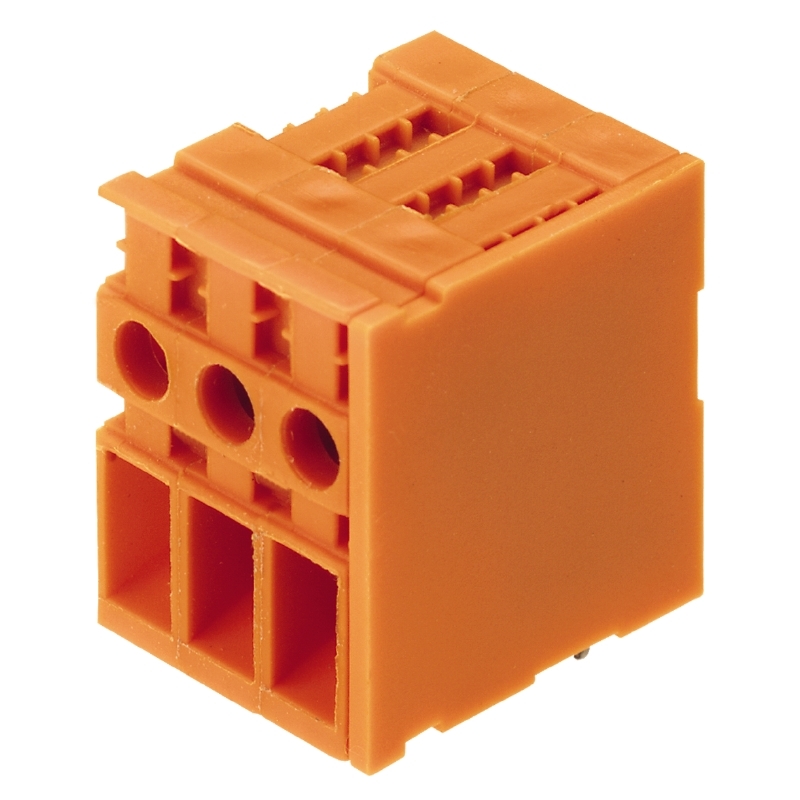

规格参数
商业参数
| 参数 | 值 |
|---|---|
| 其他名称 | TOP 4GS/6/90 6.35 OR |
| 标准包装数量 | Bulk |
合规参数
| 参数 | 值 |
|---|---|
| RoHS | Lead free / RoHS Compliant |
| 合规性 | IEC 60664-1, IEC 61984 |
| 认证 | 154685-1501716 |
| 标准编号 | 30-21-18-01 |
| 认证机构标志 | Specifications are maximum values, details - see approval certificate. |
| 材料阻燃等级 | V-2 |
电气参数
| 参数 | 值 |
|---|---|
| 电流 | 30A |
| 电压 | 300V |
| 频率 | 27-44-04-01 |
| 量程（°/s） | 6 mm² |
| 额定电压 | 300 V |
| 极数 | 6 |
| 供电电压 | 300 V |
| 体积电阻 | 1.40 mΩ |
| 最大额定电流 | 10 A |
| 绝缘电阻 | ≥ 108 Ω |
| 额定电流 - 串联 | 32 A |
| 额定电流（每触点） | 32 A |
| 击穿电压（V(BR)GSS） | 2.5 kV |
| 保护额定电压（VPR） | 2.5 kV |
| 保护电压（VP）（2416） | 320 V |
机械参数
| 参数 | 值 |
|---|---|
| 颜色 | Orange |
| 间距 | 6.35 mm |
| 重量 | 47.5 g |
| 包装方式 | Bulk |
| 公共引脚 | ≥ 600 |
| 导线线规 | 10-22 AWG |
| 端接方式 | Solder |
| 铆钉长度 | M 3 |
| 螺纹规格 | M3 |
| 最小扭矩 | 0.5 Nm |
| 孔径 | + 0,1 mm |
| 外壳颜色 | Orange |
| 安装类型 | Through Hole |
| 接触镀层 | tinned |
| 引脚数 | 2 |
| 排数 | 1 |
| 螺钉扭矩 | 0.5-0.6 Nm (4.4-5.3 Lb-In) |
| 长度（英寸） | 1.25 inch |
| 触头材料 | E-Cu |
| 套圈材料 | 4 mm² |
| 壳体材料 | Polyamide (PA), Nylon |
| 剥线长度（范围） | 13 mm |
| 导线端接方式 | Screw - TOP Clamp |
| 进/出口尺寸 | 90° |
| 插针孔直径 | 1.3 mm |
| 连接器颜色 | Orange |
| 配接方向 | Horizontal with Board |
| 触点数 | 6 |
| 绝缘材料 - 类型 | PA |
| 端接长度 | 3.5 mm |
| 绝缘材料 - 材质 | I |
| 法兰上方插针尺寸 | 4 mm² |
| 法兰下方引脚尺寸 | 0.5 mm² |
| 大外径（直径） | 6 mm² |
| 小外径 | 0.5 mm² |
| 中心距 | 31.75 mm |
| 插头/配合插头直径（类型） | 2.8 mm x 2.4 mm |
| 线规或范围 - AWG | AWG 10 |
| 线规或范围 - mm² | AWG 26 |
| 触点材料 - 镀层 | Electrolytic Copper - Tin Plated |
| 最大瞬时扭矩（oz-in / mNm） | 0.6 Nm |
产品信息
| 参数 | 值 |
|---|---|
| 备注 | Additional colours on request Rated current related to rated cross-section & min. No. of poles. Wire end ferrule without plastic collar to DIN 46228/1 Wire end ferrule with plastic collar to DIN 46228/4 Crimp form A for wire end ferrules with PZ 6/5 crimping tool are recommended for the largest cable sizes. P on drawing = pitch Rated data refer only to the component itself. Clearance and creepage distances to other components are to be designed in accordance with the relevant application standards. |
| 类型 | Terminal Block |
| 系列 | OMNIMATE Signal - series TOP4G |
| ETIM 6*0 | EC002643 |
| 产品特性 | IEC: 320 V / 32 A / 0.5 - 6 mm²UL: 300 V / 30 A / AWG 26 - AWG 10 |
| GTIN（EAN） | 4032248200689 |
| CAD库 | TOP 4GS.zip |
| 图例（文字） | RAL 2000 |
| 客户定制 | No |
| 层结构 | 6-10 µm Sn |
| 工程数据 | EPLAN |
| 固件版本 | PCB terminal, 6.35 mm, No. of poles: 6, 90°, Solder pin length (l): 3.5 mm, tinned, Orange, TOP connection, Clamping range, rated connection, max.: 6 mm², Box |
| 层数 | 1 |
| 工具类型/特性 | 0.6 x 3.5 |
| 每层位数 | 6 |
环境参数
| 参数 | 值 |
|---|---|
| ET（伏秒积） | EC001284 |
| 湿度范围 | 80 % |
| 存储接口 | -25 °C |
| 防护等级 | 27-44-04-01 |
| 工作温度 | -50°C ~ 100°C |
