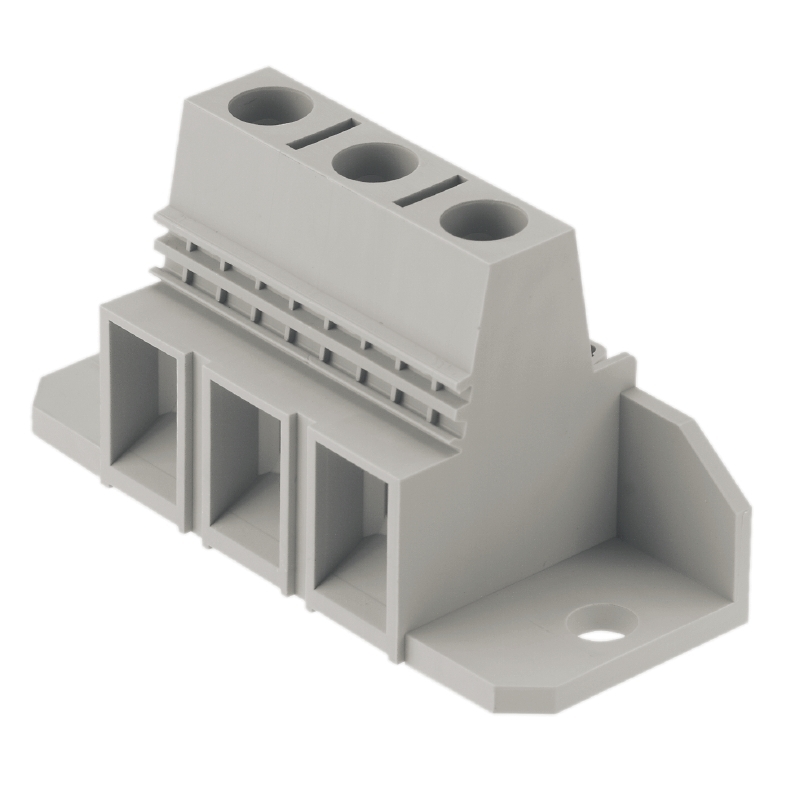

1783720000
Weidmüller Holding AG & Co. KG
Conn Terminal Block 3 POS 15mm Solder RA Thru-Hole 85A Box TERM BLOCK PCB 3POS 15.00MM GRAY
规格参数
商业参数
| 参数 | 值 |
|---|---|
| 标准包装数量 | Bulk |
合规参数
| 参数 | 值 |
|---|---|
| RoHS | Lead free / RoHS Compliant |
| 合规性 | IEC 60664-1, IEC 61984 |
| 认证 | 200039-1198743 |
| 标准编号 | 30-21-18-01 |
| 认证机构标志 | Specifications are maximum values, details - see approval certificate. |
| 材料阻燃等级 | V-0 |
电气参数
| 参数 | 值 |
|---|---|
| 电流 | 85A |
| 电压 | 600V |
| 频率 | 27-44-04-01 |
| 量程（°/s） | 25 mm² |
| 额定电压 | 600 V |
| 极数 | 3 |
| 供电电压 | 600 V |
| 体积电阻 | 0.50 mΩ |
| 额定交流电压 | 600 V |
| 最大额定电流 | 101 A |
| 绝缘电阻 | ≥ 108 Ω |
| 额定电流 - 串联 | 101 A |
| 内部供电电压 | 600 V |
| 额定电流（每触点） | 101 A |
| 短路电流 | 3 x 1s mit 1000 A |
| 击穿电压（V(BR)GSS） | 8 kV |
| 保护额定电压（VPR） | 6 kV |
| 保护电压（VP）（2416） | 1,000 V |
机械参数
| 参数 | 值 |
|---|---|
| 颜色 | Gray |
| 间距 | 15 mm |
| 重量 | 53 g |
| 包装方式 | Bulk |
| 公共引脚 | ≥ 600 |
| 导线线规 | 4-16 AWG |
| 端接方式 | Solder |
| 铆钉长度 | M 5 |
| 螺纹规格 | M5 |
| 最小扭矩 | 2.4 Nm |
| 致动器类型 | Download Whitepaper |
| 孔径 | + 0,1 mm |
| 外壳颜色 | Pebble Gray |
| 安装类型 | Through Hole |
| 接触镀层 | tinned |
| 引脚数 | 2 |
| 排数 | 1 |
| 螺钉扭矩 | 2.4-4 Nm (21.2-35.4 Lb-In) |
| 长度（英寸） | 1.181 inch |
| 触头材料 | E-Cu |
| 套圈材料 | 16 mm² |
| 壳体材料 | Thermoplastic, Wemid |
| 剥线长度（范围） | 16 mm |
| 导线端接方式 | Screw - Clamping Yoke, Tension Sleeve |
| 进/出口尺寸 | 90° |
| 插针孔直径 | 1.6 mm |
| 连接器颜色 | Pebble grey |
| 配接方向 | Horizontal with Board |
| 触点数 | 3 |
| 绝缘材料 - 类型 | Wemid (PA) |
| 位数 | 10 |
| 端接长度 | 4.5 mm |
| 绝缘材料 - 材质 | I |
| 法兰上方插针尺寸 | 16 mm² |
| 法兰下方引脚尺寸 | 1.5 mm² |
| 大外径（直径） | 16 mm² |
| 小外径 | 1.5 mm² |
| 中心距 | 30 mm |
| 插头/配合插头直径（类型） | 6.9 mm x 6.9 mm |
| 线规或范围 - AWG | AWG 4 |
| 线规或范围 - mm² | 25 mm² |
| 触点材料 - 镀层 | Electrolytic Copper - Tin Plated |
| 静电放电屏蔽 | Safe from finger touch |
| 最大瞬时扭矩（oz-in / mNm） | 4 Nm |
产品信息
| 参数 | 值 |
|---|---|
| 备注 | Additional colours on request Rated current related to rated cross-section & min. No. of poles. Wire end ferrule without plastic collar to DIN 46228/1 Wire end ferrule with plastic collar to DIN 46228/4 P on drawing = pitch Rated data refer only to the component itself. Clearance and creepage distances to other components are to be designed in accordance with the relevant application standards. The test point can only be used as potential-pickup point. |
| 类型 | Terminal Block |
| 系列 | OMNIMATE Power - series LX |
| ETIM 6*0 | EC002643 |
| 产品特性 | Flange (Mounting) |
| GTIN（EAN） | 4032248184972 |
| CAD库 | LXB.zip |
| CAD软件 | Select your download |
| 图例（文字） | RAL 7032 |
| 客户定制 | No |
| 层结构 | 1.5-3 µm Ni / 4-6 µm Sn matt |
| 工程数据 | EPLAN |
| 固件版本 | PCB terminal, 15.00 mm, No. of poles: 3, 90°, Solder pin length (l): 4.5 mm, tinned, Pebble grey, Clamping yoke connection, Clamping range, rated connection, max.: 25 mm² |
| 层数 | 1 |
| 工具类型/特性 | 1.0 x 5.5 |
| 每层位数 | 3 |
环境参数
| 参数 | 值 |
|---|---|
| ET（伏秒积） | EC001284 |
| 湿度范围 | 80 % |
| 存储接口 | -25 °C |
| 防护等级 | 27-44-04-01 |
| 工作温度 | -50°C ~ 120°C |
| 防触摸保护 | IP 10 |
