规格参数
商业参数
| 参数 | 值 |
|---|---|
| 其他名称 | STVS6TB |
| 标准包装数量 | Bulk |
合规参数
| 参数 | 值 |
|---|---|
| RoHS | Lead free / RoHS Compliant |
| 合规性 | IEC 60664-1, IEC 61984 |
| 认证 | 12400-343 |
| 标准编号 | 30-21-18-10 |
| 安全特性 | Safety indication |
| 认证机构标志 | Specifications are maximum values, details - see approval certificate. |
| 材料阻燃等级 | V-0 |
电气参数
| 参数 | 值 |
|---|---|
| 电流 | 17A |
| 电压 | 600V |
| 频率 | 27-44-01-01 |
| 量程（°/s） | 2.5 mm² |
| 电流 - UL | 17 A |
| 额定电压 | 300 V |
| 极数 | 6 |
| 供电电压 | 300 V |
| 体积电阻 | 3.60 mΩ |
| 最大额定电流 | 19 A |
| 绝缘电阻 | ≥ 108 Ω |
| 额定电流 - 串联 | 20 A |
| 额定电流（每触点） | 24 A |
| 短路电流 | 1 x 1s with 300 A |
机械参数
| 参数 | 值 |
|---|---|
| 颜色 | Gray |
| 间距 | 7 mm |
| 重量 | 52.6 g |
| 包装方式 | Bulk |
| 公共引脚 | ≥ 600 |
| 导线线规 | 14-22 AWG |
| 端接方式 | Screw |
| 铆钉长度 | M 3 |
| 最小扭矩 | 0.5 Nm |
| 保持力 | 12 N |
| 外壳颜色 | Gray |
| 安装类型 | Panel Mount |
| 连接器类型 | Field connection |
| 接触镀层 | silver-plated |
| 引脚数 | 1 |
| 排数 | 1 |
| 插入力 | 6 N |
| 长度（英寸） | 1.378 inch |
| 插头进线方向 | 180° |
| 触头材料 | CuZn |
| 剥线长度（范围） | 15 mm |
| 进/出口尺寸 | 180° |
| 连接器颜色 | Pebble grey |
| 导体材料 | 14 |
| 触点数 | 6 |
| 绝缘材料 - 类型 | Wemid (PA) |
| 位数 | 6 |
| 接线端子类型 | Plug, Female Sockets |
| 绝缘材料 - 材质 | I |
| 大外径（直径） | 2.5 mm² |
| 小外径 | 0.5 mm² |
| 中心距 | 35 mm |
| 插头/配合插头直径（类型） | 2.8 mm x 2.0 mm |
| 线规或范围 - AWG | AWG 14 |
| 线规或范围 - mm² | AWG 22 |
| 静电放电屏蔽 | Safe from finger touch |
| 最大瞬时扭矩（oz-in / mNm） | 0.6 Nm |
产品信息
| 参数 | 值 |
|---|---|
| 备注 | Additional colours on request Rated current related to rated cross-section & min. No. of poles. Wire end ferrule without plastic collar to DIN 46228/1 Wire end ferrule with plastic collar to DIN 46228/4 P on drawing = pitch Rated data refer only to the component itself. Clearance and creepage distances to other components are to be designed in accordance with the relevant application standards. |
| 类型 | Terminal Block |
| 连接器性别 | SKT |
| 系列 | OMNIMATE Power - series STV |
| ETIM 6*0 | EC002637 |
| 产品特性 | Flange |
| GTIN（EAN） | 4008190199074 |
| 编码、键控 | Yes |
| 图例（文字） | RAL 7032 |
| 工程数据 | EPLAN |

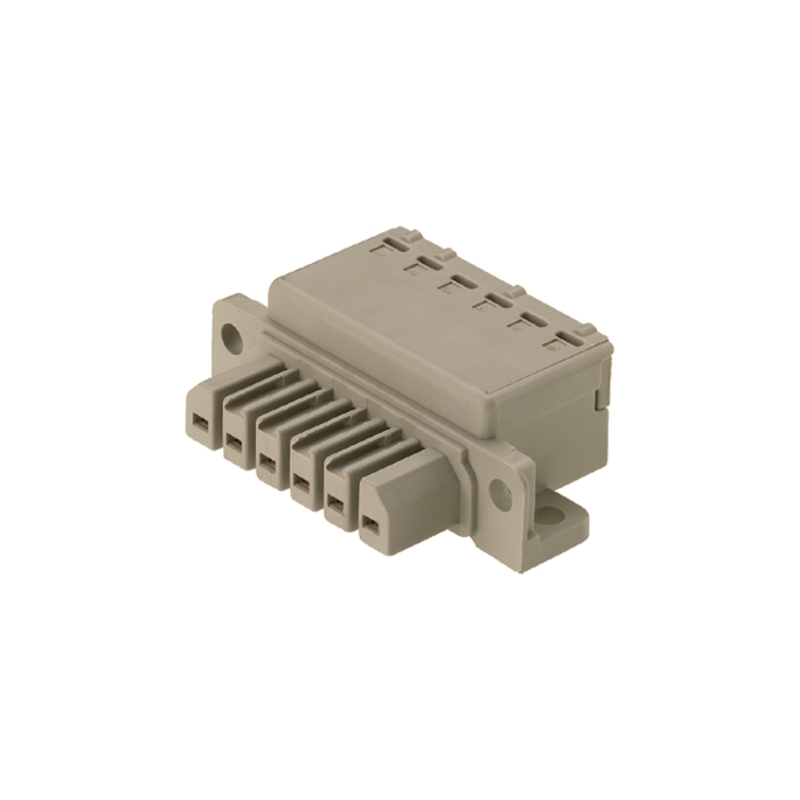

| 固件版本 | PCB plug-in connector, female plug, 7.00 mm, No. of poles: 6, 180°, TOP connection, Clamping range, rated connection, max.: 2.5 mm², Box |
| 层数 | 1 |
| 工具类型/特性 | 0.6 x 3.5 |
| 每层位数 | 6 |
环境参数
| 参数 | 值 |
|---|---|
| ET（伏秒积） | EC001284 |
| 湿度范围 | 80 % |
| 存储接口 | -25 °C |
| 防护等级 | 27-44-01-01 |
| 工作温度 | 100 °C |
| 防触摸保护 | IP 20 |
