1473560000
Weidmüller Holding AG & Co. KG
规格参数
合规参数
| 参数 | 值 |
|---|---|
| RoHS | Conform |
| 合规性 | IEC 60664-1, IEC 61984 |
| 认证 | 200039-1664286 |
| 认证机构 | E60693 |
| 认证机构标志 | Specifications are maximum values, details - see approval certificate. |
| 材料阻燃等级 | V-0 |
电气参数
| 参数 | 值 |
|---|---|
| 频率 | 27-44-04-01 |
| 线性度 | 100 μm |
| 量程（°/s） | 1.5 mm² |
| 额定电压 | 300 V |
| 极数 | 2 |
| 供电电压 | 300 V |
| 体积电阻 | 1.60 mΩ |
| 最大额定电流 | 15 A |
| 绝缘电阻 | ≥ 108 Ω |
| 额定电流 - 串联 | 17.5 A |
| 额定电流（每触点） | 17.5 A |
| 短路电流 | 3 x 1s with 80 A |
| 击穿电压（V(BR)GSS） | 4 kV |
| 保护额定电压（VPR） | 4 kV |
| 保护电压（VP）（2416） | 250 V |
机械参数
| 参数 | 值 |
|---|---|
| 间距 | 0.197 inch |
| 重量 | 2.66 g |
| 包装方式 | Tape (Ø 330 mm); Rs = 109 - 1012 Ω |
| 公共引脚 | ≥ 175 |
| 导线线规 | AWG 16 |
| 端接方式 | PUSH IN |
| 安装类型 | SMD solder connection |
| 引脚数 | 2 |
| 排数 | 1 |
| 长度（英寸） | 0.197 inch |
| 触头材料 | Cu-Leg |
| 套圈材料 | 0.75 mm² |
| 剥线长度（范围） | 8 mm |
| 进/出口尺寸 | 180° |
| 连接器颜色 | Black |
| 绝缘材料 - 类型 | LCP GF |
| 绝缘材料 - 材质 | IIIa |
| 法兰上方插针尺寸 | 1.5 mm² |
| 法兰下方引脚尺寸 | 0.25 mm² |
| 大外径（直径） | 1.5 mm² |
| 小外径 | 0.2 mm² |
| 中心距 | 5 mm |
| 线规或范围 - AWG | AWG 16 |
| 线规或范围 - mm² | AWG 24 |
| 静电放电屏蔽 | Safe from finger touch |
产品信息
| 参数 | 值 |
|---|---|
| 备注 | Additional push button colours on request Operating force of slider max. 40 N Rated current related to rated cross-section & min. No. of poles. Wire end ferrule with plastic collar to DIN 46228/4 Wire end ferrule without plastic collar to DIN 46228/1 P on drawing = pitch Rated data refer only to the component itself. Clearance and creepage distances to other components are to be designed in accordance with the relevant application standards. Crimping shape "A" for wire end ferrules with PZ 6/5 crimping tool are recommended for the largest cable sizes. |

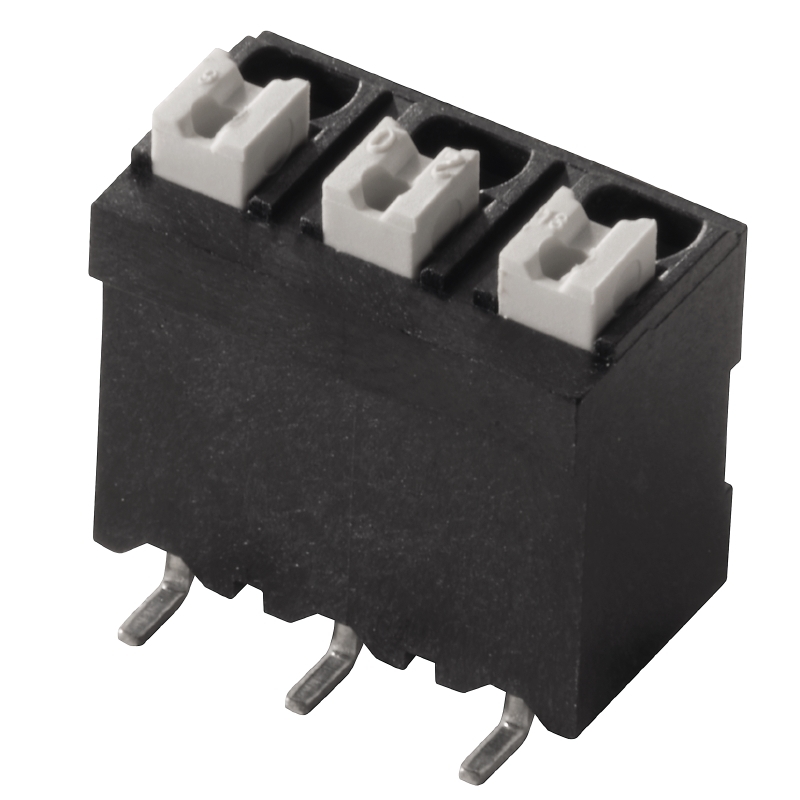

| 类型 | LSF-SMD 5.00/02/180 SN BK RL |
| 系列 | OMNIMATE Signal - series LSF |
| ETIM 6*0 | EC002643 |
| 产品特性 | IEC: 500 V / 17.5 A / 0.2 - 1.5 mm²UL: 300 V / 12 A / AWG 24 - AWG 16 |
| GTIN（EAN） | 4050118279962 |
| 图例（文字） | RAL 9011 |
| 客户定制 | No |
| 层结构 | 4-6 µm Sn matt |
| 工程数据 | EPLAN |
| 固件版本 | PCB terminal, 5.00 mm, No. of poles: 2, 180°, Black, PUSH IN, Clamping range, rated connection, max.: 1.5 mm², Tape (Ø 330 mm); Rs = 109 - 1012 Ω |
| 其他规格 | Download Whitepaper |
环境参数
| 参数 | 值 |
|---|---|
| ET（伏秒积） | EC001284 |
| 湿度范围 | 1 |
| 存储接口 | -25 °C |
| 防护等级 | 27-44-04-01 |
| 工作温度 | 120 °C |
| 防触摸保护 | IP 20 |
