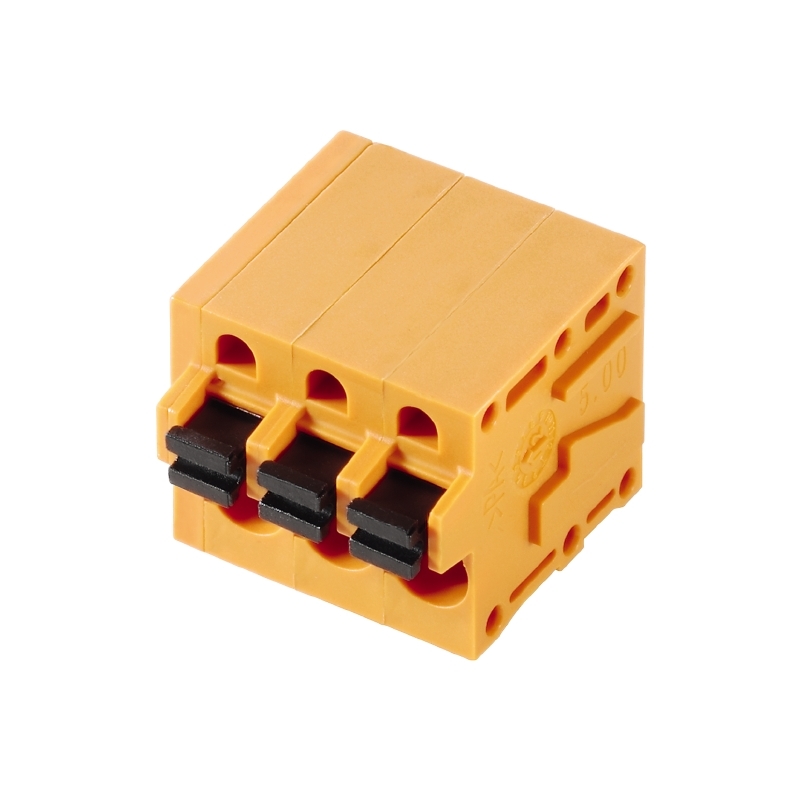

1330820000
Weidmüller Holding AG & Co. KG
规格参数
合规参数
| 参数 | 值 |
|---|---|
| RoHS | Conform |
| 合规性 | IEC 60664-1, IEC 61984 |
| 认证 | 20039-1815154 |
| 认证机构 | E60693 |
| 认证机构标志 | Specifications are maximum values, details - see approval certificate. |
| 材料阻燃等级 | V-0 |
电气参数
| 参数 | 值 |
|---|---|
| 频率 | 27-44-04-01 |
| 量程（°/s） | 2.5 mm² |
| 额定电压 | 300 V |
| 极数 | 12 |
| 供电电压 | 300 V |
| 额定交流电压 | 50 V |
| 最大额定电流 | 24 A |
| 绝缘电阻 | ≥ 108 Ω |
| 额定电流 - 串联 | 24 A |
| 内部供电电压 | 50 V |
| 额定电流（每触点） | 24 A |
| 短路电流 | 3 x 1s with 120 A |
| 击穿电压（V(BR)GSS） | 4 kV |
| 保护额定电压（VPR） | 4 kV |
| 保护电压（VP）（2416） | 250 V |
机械参数
| 参数 | 值 |
|---|---|
| 间距 | 2 inch |
| 重量 | 17.697 g |
| 涂层 | 4-6 μm SN |
| 镀层 | matt |
| 包装方式 | Box |
| 公共引脚 | ≥ 600 |
| 导线线规 | AWG 12 |
| 端接方式 | PUSH IN |
| 孔径 | + 0,1 mm |
| 安装类型 | THT solder connection |
| 接触镀层 | tinned |
| 引脚数 | 2 |
| 排数 | 1 |
| 长度（英寸） | 2.2 inch |
| 触头材料 | CuSn |
| 套圈材料 | 2.5 mm² |
| 剥线长度（范围） | 10 mm |
| 进/出口尺寸 | 90° |
| 插针孔直径 | 1.1 mm |
| 连接器颜色 | Orange |
| 绝缘材料 - 类型 | Wemid (PA) |
| 位数 | 24 |
| 端接长度 | 3.5 mm |
| 法兰上方插针尺寸 | 2.5 mm² |
| 法兰下方引脚尺寸 | 0.25 mm² |
| 大外径（直径） | 2.5 mm² |
| 小外径 | 0.2 mm² |
| 中心距 | 55.88 mm |
| 插头/配合插头直径（类型） | 2.4 mm x 1.5 mm |
| 线规或范围 - AWG | AWG 12 |
| 线规或范围 - mm² | AWG 26 |
| 静电放电屏蔽 | Safe from finger touch |
产品信息
| 参数 | 值 |
|---|---|
| 备注 | Additional colours on request Rated current related to rated cross-section & min. No. of poles. Wire end ferrule without plastic collar to DIN 46228/1 Wire end ferrule with plastic collar to DIN 46228/4 P on drawing = pitch Rated data refer only to the component itself. Clearance and creepage distances to other components are to be designed in accordance with the relevant application standards. The test point can only be used as potential-pickup point. |
| 类型 | LMF 5.08/12/90 3.5SN OR BX |
| 系列 | OMNIMATE Signal - series LMF |
| ETIM 6*0 | EC002643 |
| 产品特性 | IEC: 400 V / 24 A / 0.2 - 2.5 mm²UL: 300 V / 10 A / AWG 26 - AWG 12 |
| GTIN（EAN） | 4050118134681 |
| CAD软件 | Select your download |
| 图例（文字） | RAL 2000 |
| 客户定制 | No |
| 层结构 | 4-6 µm Sn matt |
| 工程数据 | EPLAN |
| 固件版本 | PCB terminal, 5.08 mm, No. of poles: 12, 90°, Solder pin length (l): 3.5 mm, tinned, Orange, PUSH IN, Clamping range, rated connection, max.: 2.5 mm², Box |
| 工具类型/特性 | 0.6 x 3.5 |
环境参数
| 参数 | 值 |
|---|---|
| ET（伏秒积） | EC001284 |
| 湿度范围 | 80 % |
| 存储接口 | -25 °C |
| 防护等级 | 27-44-04-01 |
| 工作温度 | 120 °C |
| 防触摸保护 | IP 20 |
