XS8D1A1PAL2
Schneider Electric SE

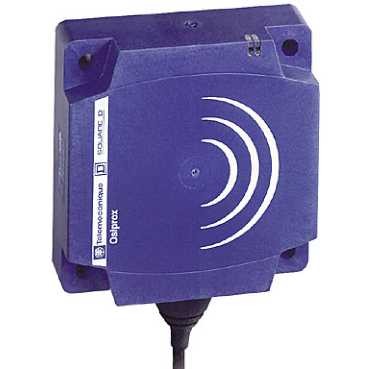

施耐德(SCHNEIDER) 接近开关 Schneider Electric component XS8D1A1PAL2: inductive sensor XS8 80x80x26 - PBT - Sn60mm - 12..24VDC - cable 2m Inductive sensor 60 mm PNP, make contact Cable 2 m, PVR / 3-wire cable 10...36 VDC -25...+70 °C, XS8D1A1PAL2, Schneider Electric
规格参数
合规参数
| 参数 | 值 |
|---|---|
| 认证 | CSAUL |
电气参数
| 参数 | 值 |
|---|---|
| 输出端 | 1 NO |
| 传感器 | Flat form 80 x 80 x 26 |
| 输出类型 | DC |
| 传感器类型 | XS8 |
| 负载电流 | ≤200 mA |
| 输出信号 | Discrete |
| 感应范围 | 40 mm flush mountable60 mm non flush mountable |
| 额定电压 | 36 |
| 开通延迟时间 | <= 10 ms |
| 最大频率 | 0.15 kHz |
| 首抽头延迟 | <= 6 ms |
| 供电电压 | <= 2 V at closed state |
| 传播延迟 | <= 0.3 ms |
| 开关电流 | <= 200 mA DC with overload and short-circuit protection |
| 差动行程 | 1...15% of Sr |
| 开关频率 | <= 150 Hz |
| 最小供电电压 | 10 |
| 静态电流 (Iq) | <= 10 mA at no-load |
| 保护电压（VP）（2416） | IP 68 |
机械参数
| 参数 | 值 |
|---|---|
| 尺寸 | 80 x 80 x 26 mm |
| 深度 | 26 mm |
| 宽度 | 80 mm |
| 高度 | 80 mm |
| 长度 | 80 |
| 重量 | 0.39 kg |
| 材料（通用） | Plastic |
| 端接方式 | 3-wire |
| 电缆长度 | 2 m |
| 电缆材料 | 3 x 0.34 mm ² |
| 连接器类型 | Cable |
| 总深度 | 26 mm |
| 总高度 | 103 mm |
| 壳体材料 | Plastic |
| 刀片材料 | PBT |
| 尺寸/外形 | 15 mm |
| 适用端子尺寸 | Non flush mountable |
| 绝缘材料 - 类型 | PvR |
| 供应商器件封装 | Fixed |
| 外部壳体材料 | PBT |
产品信息
| 参数 | 值 |
|---|---|
| 外形 | square |
| 系列 | General purpose |
| 面类型（如正面、磨面） | Frontal |
| 标签类型 | CE |
| 调节方式 | 20...40 mm flush mountable20...60 mm non flush mountable |
| 测量范围 | OsiSense XS |
| 连接方式 | 3-wire cable |
| 其他规格 | <= 1.5 mA for open state |
环境参数
| 参数 | 值 |
|---|---|
| 抗冲击能力 | 50 gn for 11 ms conforming to IEC 60068-2-27 |
| 存储接口 | -40...85 °C |
| 防护等级 | IP68 double insulation conforming to IEC 60529 |
| 抗振性 | 25 gn amplitude = +/- 2 mm (f = 10...55 Hz) conforming to IEC 60068-2-6 |
| 工作温度 | -25...70 °C |
| 结工作温度 | +70 |
