规格参数
商业参数
| 参数 | 值 |
|---|---|
| 其他名称 | 296-11263-5 |
| 产品类别 | Switching Controllers |
| 标准包装数量 | Rail / Tube |
| 工厂包装数量 | 40 |
合规参数
| 参数 | 值 |
|---|---|
| RoHS | Lead free / RoHS Compliant |
| 零件状态 | ACTIVE |
| 抗辐射加固 | No |
| 高可靠性 |
电气参数
| 参数 | 值 |
|---|---|
| PWM类型 | Current/Voltage Mode |
| 下降时间 | 30 ns |
| 频率 | 1000 |
| 延迟时间 | 30ns |
| 占空比 | 85 % |
| Cuk转换器 | No |
| 降压转换器 | Yes |
| 隔离电源 | No |
| 额定电压 | |
| 升压转换器 | Yes |
| 最大频率 | 1MHz |
| 上升时间（典型） | 30 ns |
| 输出电流 | 1500(Max) mA |
| 供电电流 | |
| 占空比（最大） | 85 % |
| 供电电压 | Up to 30V |
| 启动电流 | |
| 倍压转换器 | No |
| 反激转换器 | Yes |
| 输出数量 | 1 |
| 分频/倍频 | No |
| 反相转换器 | No |
| 阈值电压 | 9.2/8.4 |
| 最大额定电流 | Catalog |
| 开关频率 | 1000 kHz |
| 同步整流 | No |
| 最小供电电压 | 30 V |
| 传播延迟（最大） | 30ns |
| 输出数量与类型 | 1 |
机械参数
| 参数 | 值 |
|---|---|
| 宽度 | 7.52mm |
| 高度 | 2.35mm |
| 长度 | 10.28mm |
| 重量 | 0.016709 oz |
| 包装方式 | Tube |
| 触点形式 | No |
| 安装类型 | Surface Mount |
| 安装样式 | SMD/SMT |
| 引脚数 | 16 |

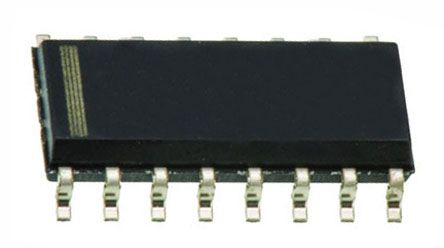

| 封装形式 | 16SOIC |
| 冷却的封装 | SOIC |
| 包装数量 | 40 | TUBE |
| 尺寸/外形 | 10.28 x 7.52 x 2.35mm |
| 位数 | 16 |
产品信息
| 参数 | 值 |
|---|---|
| 类型 | Current Mode PWM Controllers |
| 系列 | UC3823 |
| 产品特性 | Error Amplifier Soft Start Synchronization Pin |
| 软件 | SLUS219B |
| 拓扑 | Boost, Buck, Flyback, Forward |
| 制造商全称 | Texas Instruments |
| 控制方式 | Current Voltage |
| 图案编号 | |
| 功能框图 | fbd_slus219b.gif |
| 使用的IC/零件 | View |
| 控制/显示类型 | 电流，电压 |
| DigiKey可编程 | |
| 输出配置 | No |
环境参数
| 参数 | 值 |
|---|---|
| 插拔次数 | 85% |
| 测试温度 | 0 to 70 |
| 工作温度 | 0 to 70 °C |
