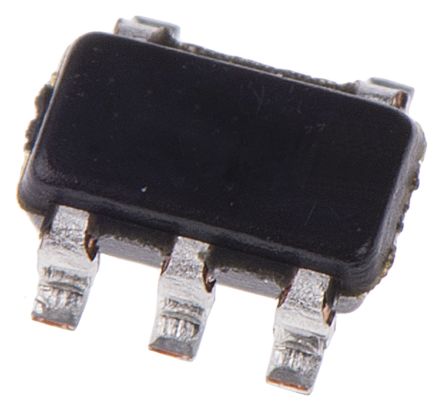

TLV2711CDBVT
Texas Instruments Incorporated
OP Amp Single GP R-R O/P ±5V/10V 5-Pin SOT-23 T/R IC OPAMP GP 65KHZ RRO SOT23-5 Operational Amplifiers - Op Amps Single LinCMOS R/R OP Amp Single GP R-R O/P �5V/10V 5-Pin SOT-23 T/R Single LinCMOS(TM) Rail-To-Rail uPower Operational Amplifier Texas Instruments 运算放大器, 65kHz CMOS、轨至轨, 3 → 9 V, 5针 SOT-23
规格参数
商业参数
| 参数 | 值 |
|---|---|
| 产品 | Operational Amplifiers |
| 其他名称 | 296-32378-1 |
| 产品类别 | Operational Amplifiers - Op Amps |
| 标准包装数量 | Tape & Reel |
| 工厂包装数量 | 250 |
| 标准封装名称 | SOT-23 |
合规参数
| 参数 | 值 |
|---|---|
| RoHS | Lead free / RoHS Compliant |
| 欧盟RoHS | Compliant |
| 零件状态 | ACTIVE |
| 抗辐射加固 | No |
| 高可靠性 |
电气参数
| 参数 | 值 |
|---|---|
| 增益 | 118.06 dB |
| 频率 | 72 nV/sqrt Hz |
| 压摆率 | 0.025@5V V/us |
| 输入类型 | Rail-to-Rail |
| 1kHz噪声电压 | 22 |
| 输出类型 | CMOS|Rail to Rail |
| 失调漂移 | 1 |
| 输入功率 | Single/Dual |
| 额定功率 | 0.15 W |
| 建立时间 | |
| 平带噪声电压 | |
| 转换速率 | 0.025V/µs |
| 输入阻抗 | 0.0006 pA/sqrt Hz |
| 共模抑制比、电源抑制比（典型） | 70 dB |
| 输出电流 | 13µA |
| 供电电流 | 0.025@5V mA |
| 供电电压 | 2.7 V |
| 供电类型 | Single|Dual |
| 通道数量 | 1 |
| 元件数量 | 1 |
| 输入偏置电流 | 1pA |
| 最大额定电流 | Catalog |
| 失调电压漂移 | |
| 典型电压增益 | 118.06 dB |
| 最小输入电压 | 450µV |
| 增益带宽积 | 0.065 MHz |
| 轨到轨工作 | Rail to Rail Output |
| 平均正向功率 | 150 mW |
| 最大功耗 | 150 |
| 静态电流 (Iq) | 0.025 |
| 输入偏置电流（最大） | 0.00006@±2.5V uA |
| 输出电流/通道 | 50mA |
| 输入失调电流（最大） | 0.00006@±2.5V |
| 供电电压 (Vcc/Vdd) | 10 |
| 25°C失调电压 | 3 |
| 输入噪声电流密度 | 0.0006@5V pA/rtHz |
| 输入噪声电压密度 | 72@5V nV/rtHz |
| 共模电压 (Vcm) | Negative Rail to Positive Rail - 1 V |
| 电源电压范围（典型） | �3 V |
| 输入失调电压（最大） | 3@±2.5V@0C to 70C mV |
| 双电源电压（V+/-） | ±3V |
| 电压输出差（典型值）@ 距离 | 118.06 dB |
机械参数
| 参数 | 值 |
|---|---|
| 宽度 | 1.6mm |
| 高度 | 1.15mm |
| 长度 | 2.9mm |
| 重量 | 0.000459 oz |
| 带宽 | |
| 包装方式 | Tape and Reel |
| 引脚样式 | Gull-wing |
| 安装类型 | Surface Mount |
| 安装样式 | SMD/SMT |
| 引脚数 | 5 |
| 封装形式 | 5SOT-23 |
| 冷却的封装 | SOT-23 |
| 总长度 | 3.05(Max) |
| 包装数量 | SOT-23 |
| 尺寸/外形 | 2.9 x 1.6 x 1.15mm |
| 位数 | 5 |
| 外壳尺寸-插件 | 1.3(Max) |
| 供应商器件封装 | SOT-23-5 |
产品信息
| 参数 | 值 |
|---|---|
| 类型 | General Purpose Amplifier |
| 系列 | TLV2711 |
| 产品特性 | |
| 关断 | No |
| 软件 | SLOS196A |
| 技术 | LinCMOS |
| 架构 | |
| 制造商全称 | Low Power Amplifier |
| 放大器类型 | General Purpose |
| 图案编号 | |
| 功能框图 | |
| 电路数 | 1 |
| 使用的IC/零件 | View |
| DigiKey可编程 | |
| 印刷电路板数量 | 5 |
环境参数
| 参数 | 值 |
|---|---|
| 测试温度 | |
| 工作温度 | 0 to 70 °C |
