规格参数
商业参数
| 参数 | 值 |
|---|---|
| 产品 | NOR |
| 其他名称 | 296-8433-2 |
| 产品类别 | Logic Gates |
| 标准包装数量 | Tape & Reel |
| 工厂包装数量 | 2500 |
| 标准封装名称 | SOIC |
合规参数
| 参数 | 值 |
|---|---|
| RoHS | Lead free / RoHS Compliant |
| 欧盟RoHS | Compliant |
| 零件状态 | ACTIVE |
| 抗辐射加固 | No |
| 高可靠性 |
电气参数
| 参数 | 值 |
|---|---|
| 电压 | 1.8 2.5 2.7 3.3 |
| 输入类型 | TTL |
| 逻辑类型 | LVC |
| 输出类型 | TTL |
| 位数 | 4 |
| 额定电压 | 1.65 V |
| 供电电流 | 10 uA |
| 输入数量 | 2-IN |
| 供电电压 | 1.65 V ~ 3.6 V |
| 输出数量 | 1 |
| 元件数量 | 4 |
| 最大额定电流 | Catalog |
| 输出1频率 | 70 |
| 施密特触发器输入 | 否 |
| 最小供电电压 | 3.6 V |
| 传播延迟（最大） | 50pF |
| 静态电流 (Iq) | 1 uA |
| 传播延迟时间 | 5.2 ns |
| 逻辑电压 - VIL, VIH | 1.7 V ~ 2 V |
| 静态电流（最大） | 1µA |
| 输出1电流范围 | 24mA |
| 输出2电流（范围） | -24mA |
| 输出高/低电流 | 24mA, 24mA |
| 输出源/灌电流 | 24/-24 |
| 最大传播延迟 @ V, 最大CL | 5.2@2.7V|4.2@3.3V ns |
| 传播延迟 tpLH / tpHL（最大） | 8.9 7.4 5.4 4.4 |
机械参数
| 参数 | 值 |
|---|---|
| 宽度 | 3.91mm |
| 高度 | 1.58mm |
| 长度 | 8.65mm |
| 重量 | 0.004564 oz |
| 包装方式 | Tape and Reel |
| 引脚样式 | Gull-wing |
| 安装类型 | Surface Mount |
| 安装样式 | SMD/SMT |
| 引脚数 | 14 |

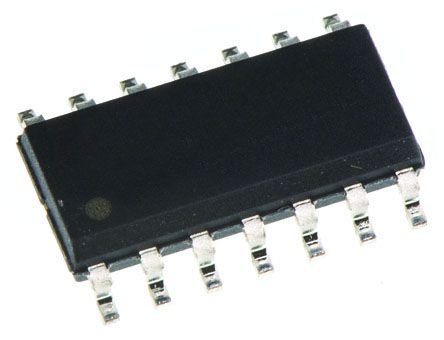

| 封装形式 | 14SOIC |
| 冷却的封装 | SOIC |
| 总长度 | 8.75(Max) |
| 包装数量 | SOIC |
| 尺寸/外形 | 8.65 x 3.91 x 1.58mm |
| 位数 | 14 |
| 外壳尺寸-插件 | 1.5(Max) |
| 供应商器件封装 | 14-SOIC |
| 脉冲宽度失真（最大） | 4.2 ns @ 3.3 V, 5.2 ns @ 2.7 V |
产品信息
| 参数 | 值 |
|---|---|
| 系列 | SN74LVC02A |
| 工艺（或'制程'，根据具体值如CMOS） | CMOS |
| 功能 | NOR |
| 软件 | SCAS280Q |
| 技术 | CMOS |
| 制造商全称 | Texas Instruments |
| 图案编号 | |
| 门数量 | 4 |
| 线路数量 | 2 / 1 |
| 功能框图 | |
| 电路数 | 4 |
| 射频系列/标准 | LVC |
| 使用的IC/零件 | View |
| 印刷电路板数量 | 14 |
| 输入数量及类型 | 0 |
环境参数
| 参数 | 值 |
|---|---|
| 测试温度 | -40 to 125 |
| 工作温度 | -40 to 125 °C |
