CD74ACT05M96
Texas Instruments Incorporated

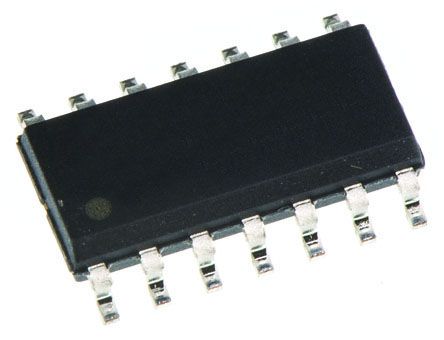

Buffer/Driver 6-CH Inverting Open Drain CMOS 14-Pin SOIC T/R IC HEX INV W/OD OUT 14-SOIC Buffers & Line Drivers Hex w/ Open Drain Hex Inverters with Open-Drain Outputs CD74ACT05M ACT, 6-Bit 漏极开路 反相 缓冲器，驱动器, 14针 SOIC封装 Inverters Hex w/ Open Drain
规格参数
商业参数
| 参数 | 值 |
|---|---|
| 其他名称 | 296-14488-2 |
| 产品类别 | Buffers & Line Drivers |
| 标准包装数量 | Tape & Reel |
| 工厂包装数量 | 2500 |
| 标准封装名称 | SOIC |
合规参数
| 参数 | 值 |
|---|---|
| RoHS | Lead free / RoHS Compliant |
| 欧盟RoHS | Compliant |
| 零件状态 | ACTIVE |
| 抗辐射加固 | No |
| 高可靠性 |
电气参数
| 参数 | 值 |
|---|---|
| 电压 | 5 |
| 输入类型 | TTL |
| 逻辑类型 | ACT |
| 输出类型 | Open Drain |
| 输入信号 | Single-Ended |
| 位数 | 6 |
| 额定电压 | 4.5 |
| 输入数量 | 6 |
| 供电电压 | 4.5 V ~ 5.5 V |
| 输出数量 | 6 |
| 通道数量 | 6 |
| 元件数量 | 6 |
| 最大额定电流 | Catalog |
| 输出1频率 | 90 |
| 施密特触发器输入 | No |
| 最小供电电压 | 4.5 V |
| 传播延迟（最大） | 50pF |
| 静态电流 (Iq) | 4 uA |
| 传播延迟时间 | 10.8 ns at 5 V |
| 逻辑电压 - VIL, VIH | 2V |
| 静态电流（最大） | 4µA |
| 输出1电流范围 | 24mA |
| 输出高/低电流 | -, 24mA |
| 输出源/灌电流 | 0/24 |
| 最大传播延迟 @ V, 最大CL | 10.8@5V ns |
| 传播延迟 tpLH / tpHL（最大） | 8.5 |
| 共模瞬态抗扰度（最小） | Military |
机械参数
| 参数 | 值 |
|---|---|
| 宽度 | 3.91mm |
| 高度 | 1.58mm |
| 长度 | 8.65mm |
| 重量 | 0.004564 oz |
| 包装方式 | Tape and Reel |
| 引脚样式 | Gull-wing |
| 安装类型 | Surface Mount |
| 安装样式 | SMD/SMT |
| 引脚数 | 14 |
| 封装形式 | 14SOIC |
| 冷却的封装 | SOIC |
| 总长度 | 8.75(Max) |
| 包装数量 | SOIC |
| 尺寸/外形 | 8.65 x 3.91 x 1.58mm |
| 位数 | 14 |
| 外壳尺寸-插件 | 1.5(Max) |
| 供应商器件封装 | 14-SOIC |
| 脉冲宽度失真（最大） | 10.8 ns @ 5 V |
产品信息
| 参数 | 值 |
|---|---|
| 系列 | CD74ACT05 |
| 工艺（或'制程'，根据具体值如CMOS） | CMOS |
| 产品特性 | Open Drain |
| 功能 | Buffer/Driver |
| 极性 | Inverting |
| 软件 | SCHS311C |
| 技术 | CMOS |
| 制造商全称 | Texas Instruments |
| 图案编号 | |
| 功能框图 | |
| 电路数 | 6 |
| 射频系列/标准 | ACT |
| 使用的IC/零件 | View |
| 印刷电路板数量 | 14 |
环境参数
| 参数 | 值 |
|---|---|
| 测试温度 | -55 to 125 |
| 工作温度 | -55°C ~ 125°C |
