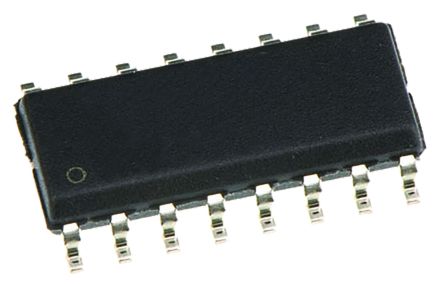

VIPER25HDTR
STMicroelectronics N.V.
High Voltage Converters 16-Pin SO N T/R AC to DC Switching Converter Off-Line Switcher 200kHz to 250kHz 16-Pin SO N SMART 20W SMPS IC OFFLINE CONV PWM OVP 16SOIC AC/DC Converters Off-Line Volt Conv 800V VIPER25 Series 23.5 V 3.5 mA Off-Line Converter PWM Controller - SOIC-16N 高电压转换开关, 16引脚 SO16封装
规格参数
商业参数
| 参数 | 值 |
|---|---|
| 最小起订量 | 2500 |
| 单位包装 | 2500 |
| 其他名称 | 497-10066-2 |
| 产品类别 | AC/DC Converters |
| 标准包装数量 | Tape & Reel |
| 工厂包装数量 | 2500 |
| 标准封装名称 | SOIC |
合规参数
| 参数 | 值 |
|---|---|
| RoHS | Lead free / RoHS Compliant |
| 欧盟RoHS | Compliant |
电气参数
| 参数 | 值 |
|---|---|
| 隔离 | Isolated |
| 输出功率 | 20 W |
| 功率（瓦） | 24W |
| 频率范围 | 200kHz ~ 250kHz |
| 输出电流 | 1.5 A |
| 供电电流 | 3.5 mA |
| 输出隔离 | Isolated |
| 供电电压 | 8.5 → 23.5 V |
| 漏电流 | 0.74A |
| 输出数量 | 1 Output |
| 击穿电压 | 800V |
| 开关频率 | 225 kHz |
| 最小输入电压 | 8.5 V ~ 23.5 V |
机械参数
| 参数 | 值 |
|---|---|
| 宽度 | 4mm |
| 高度 | 1.5mm |
| 长度 | 10mm |
| 包装方式 | Tape & Reel (TR) |
| 引脚样式 | Gull-wing |
| 安装类型 | Surface Mount |
| 安装样式 | SMD/SMT |
| 引脚数 | 16 |
| 封装形式 | 16SO N |
| 总长度 | 10(Max) |
| 包装数量 | SO N |
| 尺寸/外形 | 10 x 4 x 1.5mm |
| 位数 | 16 |
| 外壳尺寸-插件 | 1.6(Max) |
| 供应商器件封装 | 16-SO |
产品信息
| 参数 | 值 |
|---|---|
| 系列 | VIPER25 |
| 拓扑 | Flyback |
| 制造商全称 | STMicroelectronics |
| 印刷电路板数量 | 16 |
环境参数
| 参数 | 值 |
|---|---|
| 工作温度 | -40 to 150 °C |
