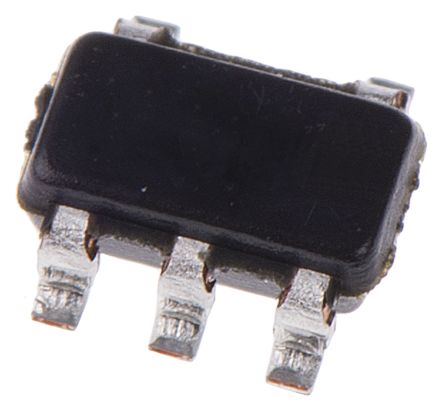

TSV911AILT
STMicroelectronics N.V.
OP AMP SGL GP R-R I/O 5.5V 5PIN SOT-23 OP Amp Single GP R-R I/O 5.5V 5-Pin SOT-23 T/R SINGLE.RAILTORA IC OPAMP GP 8MHZ RRO SOT23-5 TSV911AILT, Operational Amplifier 8MHz R-R, 3, 5V, 5-Pin SOT-23 Operational Amplifiers - Op Amps Rail-to-Rail 8MHz STMicroelectronics 运算放大器, 8MHz 轨至轨, 3 V 5 V, 5针 SOT-23
规格参数
商业参数
| 参数 | 值 |
|---|---|
| 最小起订量 | 3000 |
| 产品 | Operational Amplifiers |
| 单位包装 | 3000 |
| 其他名称 | 497-5998-2 |
| 产品类别 | Operational Amplifiers - Op Amps |
| 标准包装数量 | 3,000 |
| 工厂包装数量 | 3000 |
| 标准封装名称 | SOT-23 |
合规参数
| 参数 | 值 |
|---|---|
| RoHS | Lead free / RoHS Compliant |
| 欧盟RoHS | Compliant |
| 抗辐射加固 | No |
电气参数
| 参数 | 值 |
|---|---|
| 增益 | 91 dB |
| 频率 | 27nV/√Hz |
| 压摆率 | 4.5 V/µs |
| 输出类型 | Rail to Rail |
| 输入功率 | Single |
| 转换速率 | 4.5V/µs |
| 共模抑制比、电源抑制比（典型） | 58 dB |
| 输出电流 | 820µA |
| 供电电流 | 1.1 mA |
| 供电电压 | 2.5 V ~ 5.5 V |
| 供电类型 | Single |
| 通道数量 | 1 |
| 元件数量 | 1 |
| 输入偏置电流 | 1pA |
| 典型电压增益 | 91 dB |
| 最小输入电压 | 1.5 mV |
| 增益带宽积 | 8MHz |
| 轨到轨工作 | Rail to Rail Input/Output |
| 输入偏置电流（最大） | 10 pA |
| 输出电流/通道 | 35mA |
| 输入失调电流（最大） | 0.00001@5V |
| 电源电压范围（典型） | Not Required V |
| 输入失调电压（最大） | 1.5@5V |
| 电压输出差（典型值）@ 距离 | 91 |
机械参数
| 参数 | 值 |
|---|---|
| 宽度 | 1.75mm |
| 高度 | 1.3mm |
| 长度 | 3mm |
| 包装方式 | Tape and Reel |
| 引脚样式 | Gull-wing |
| 安装类型 | Surface Mount |
| 安装样式 | SMD/SMT |
| 引脚数 | 5 |
| 封装形式 | SC-74A, SOT-753 |
| 冷却的封装 | SOT-23 |
| 包装数量 | SOT-23 |
| 尺寸/外形 | 3 x 1.75 x 1.3mm |
| 位数 | 5 |
| 供应商器件封装 | SOT-23-5 |
产品信息
| 参数 | 值 |
|---|---|
| 类型 | General Purpose Amplifier |
| 系列 | TSV911A |
| 关断 | No |
| 制造商全称 | General Purpose Amplifier |
| 放大器类型 | General Purpose |
| 电路数 | 1 |
环境参数
| 参数 | 值 |
|---|---|
| 工作温度 | -40°C ~ 125°C |
