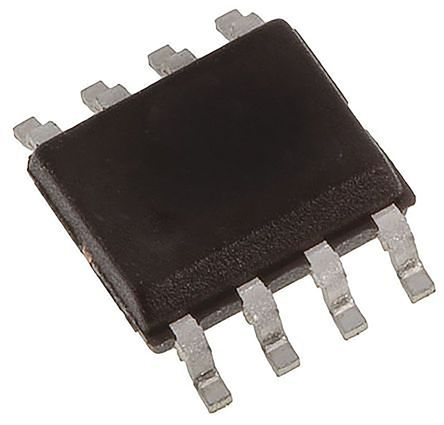

TSV358IDT
STMicroelectronics N.V.
OP Amp Dual GP R-R I/O 6V 8-Pin SO N T/R DUAL.RAILTORAIL IC OPAMP GP 1.4MHZ RRO 8SO TSV358IDT, Operational Amplifier 1.4MHz R-R, 3, 5V, 8-Pin SO Operational Amplifiers - Op Amps Dual Rail-to-Rail Low Power TSV358IDT STMicroelectronics 双 运算放大器, 1.4MHz 轨至轨, 3 V 5 V, 8针 SOIC
规格参数
商业参数
| 参数 | 值 |
|---|---|
| 最小起订量 | 5000 |
| 产品 | Operational Amplifiers |
| 单位包装 | 2500 |
| 其他名称 | 497-4772-2 |
| 产品类别 | Operational Amplifiers - Op Amps |
| 标准包装数量 | Tape & Reel |
| 工厂包装数量 | 2500 |
| 标准封装名称 | SOIC |
合规参数
| 参数 | 值 |
|---|---|
| RoHS | Lead free / RoHS Compliant |
| 欧盟RoHS | Compliant |
电气参数
| 参数 | 值 |
|---|---|
| 增益 | 92 dB |
| 频率 | 27nV/√Hz |
| 压摆率 | 0.6@5V V/us |
| 输入类型 | Rail to Rail |
| 输出类型 | Rail to Rail |
| 输入功率 | 单 |
| 转换速率 | 0.6V/µs |
| 共模抑制比、电源抑制比（典型） | 65 dB |
| 输出电流 | 500µA |
| 供电电流 | 1.67@5V mA |
| 供电电压 | 2.5 V |
| 供电类型 | Single |
| 通道数量 | 2 |
| 元件数量 | 2 |
| 输入偏置电流 | 70nA |
| 典型电压增益 | 92 dB |
| 最小输入电压 | 200µV |
| 增益带宽积 | 1.4 MHz |
| 轨到轨工作 | Rail to Rail Input/Output |
| 输入偏置电流（最大） | 0.13@5V uA |
| 输出电流/通道 | 80mA |
| 输入失调电流（最大） | 0.03@5V |
| 输入噪声电压密度 | 27@5V nV/rtHz |
| 输入失调电压（最大） | 3@5V mV |
| 电压输出差（典型值）@ 距离 | 92 dB |
机械参数
| 参数 | 值 |
|---|---|
| 宽度 | 3.9mm |
| 高度 | 1.25mm |
| 长度 | 4.9mm |
| 包装方式 | Tape and Reel |
| 引脚样式 | Gull-wing |
| 安装类型 | Surface Mount |
| 安装样式 | SMD/SMT |
| 引脚数 | 8 |
| 封装形式 | 8SO N |
| 总长度 | 5(Max) |
| 包装数量 | SO N |
| 尺寸/外形 | 4.9 x 3.9 x 1.25mm |
| 位数 | 8 |
| 外壳尺寸-插件 | 1.65(Max) |
| 供应商器件封装 | 8-SO |
产品信息
| 参数 | 值 |
|---|---|
| 类型 | General Purpose Amplifier |
| 系列 | TSV358 |
| 功能 | Y |
| 关断 | No |
| 制造商全称 | Low Power Amplifier |
| 放大器类型 | General Purpose |
| 电路数 | 2 |
| 印刷电路板数量 | 8 |
环境参数
| 参数 | 值 |
|---|---|
| 工作温度 | -40 to 125 °C |
