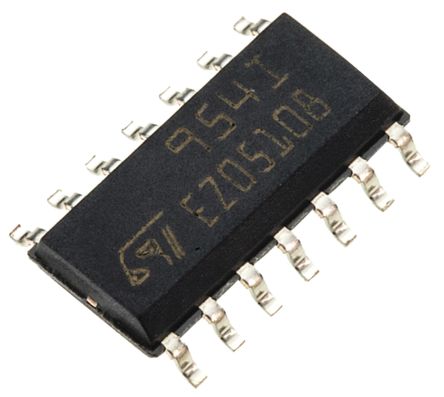

TS954IDT
STMicroelectronics N.V.
OP Amp Quad GP R-R I/O 12V 14-Pin SO T/R OP Amp Quad GP R-R I/O 12V 14-Pin SOIC T/R IC OPAMP GP 3MHZ RRO 14SO TS954IDT, Quad Operational Amplifier 3MHz CMOS, R-R, 3, 5, 9V, 14-Pin SO Operational Amplifiers - Op Amps Quad Rail-to-Rail STMicroelectronics 四路 运算放大器, 3MHz CMOS、轨至轨, 3 → 9 V, 14针 SOIC 4xOP 3MHz 1V/µs SO14 _SMD
规格参数
商业参数
| 参数 | 值 |
|---|---|
| 产品 | Operational Amplifiers |
| 产品类别 | Operational Amplifiers - Op Amps |
| 标准包装数量 | Tape & Reel |
| 工厂包装数量 | 2500 |
| 标准封装名称 | SOIC |
合规参数
| 参数 | 值 |
|---|---|
| RoHS | Lead free / RoHS Compliant |
| 欧盟RoHS | Compliant |
| 汽车级 | NO |
| 抗辐射加固 | No |
| 无铅定义 | RoHS-conform |
电气参数
| 参数 | 值 |
|---|---|
| 增益 | 86 dB |
| 噪声 | 25 nV/rtHz |
| 最大电源电流 | 900 µA |
| 通道数 | 4 |
| 频率 | 25nV/√Hz |
| 压摆率 | 1@5V V/us |
| 输出类型 | CMOS|Rail to Rail |
| 失调漂移 | 2 µV/°C |
| 输入功率 | Single |
| 转换速率 | 1V/µs |
| 共模抑制比、电源抑制比（典型） | 50 dB |
| 输出电流 | 950µA |
| 供电电流 | 5.6@5V mA |
| 供电电压 | 2.7 V |
| 供电类型 | Single |
| 通道数量 | 4 |
| 元件数量 | 4 |
| 输入偏置电流 | 35nA |
| 典型电压增益 | 86 dB |
| 最小输入电压 | 6mV |
| 增益带宽积 | 3 MHz |
| 轨到轨工作 | Rail to Rail Input/Output |
| 输入偏置电流（最大） | 0.1@5V uA |
| 输出电流/通道 | 10mA |
| 输入失调电流（最大） | 0.03@5V |
| 输入噪声电压密度 | 25@5V nV/rtHz |
| 电源电压范围（典型） | Not Required V |
| 发射极-基极电阻（R2） | R2R In/Out |
| 输入失调电压（最大） | 6@5V mV |
| 电压输出差（典型值）@ 距离 | 86 dB |
机械参数
| 参数 | 值 |
|---|---|
| 宽度 | 4mm |
| 高度 | 1.65mm |
| 长度 | 8.75mm |
| 占位面积 | 49.59 mm² |
| 包装方式 | Tape and Reel |
| 引脚样式 | Gull-wing |
| 安装类型 | Surface Mount |
| 安装样式 | SMD/SMT |
| 引脚数 | 14 |
| 封装形式 | 14SO |
| 冷却的封装 | SO |
| 顶部端接 | 125 °C |
| 总长度 | 8.75(Max) |
| 包装数量 | SOIC |
| 尺寸/外形 | 8.75 x 4 x 1.65mm |
| 位数 | 14 |
| 外壳尺寸-插件 | 1.65(Max) |
| 最小工作高度 | -40 °C |
| 供应商器件封装 | 14-SO |
产品信息
| 参数 | 值 |
|---|---|
| 类型 | General Purpose Amplifier |
| 系列 | TS954 |
| 关断 | No |
| 技术 | BiCMOS |
| 制造商全称 | General Purpose Amplifier |
| 放大器类型 | General Purpose |
| 电路数 | 4 |
| 其他规格 | LowPower |
| 印刷电路板数量 | 14 |
环境参数
| 参数 | 值 |
|---|---|
| 工作温度 | -40 to 125 °C |
