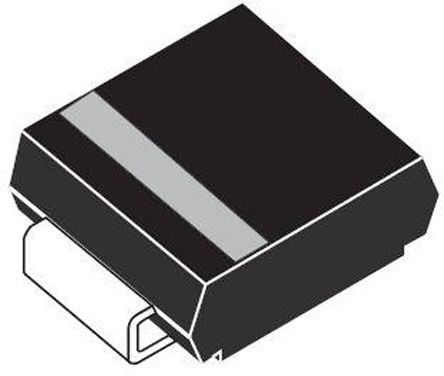

STPS4S200S
STMicroelectronics N.V.
STPS4S200 系列 200 V 4 A 表面贴装 功率 肖特基 整流器 - DO-214AB STMicroelectronics 肖特基 二极管, 10A 200V, 2针 SMC封装 Schottky Diodes & Rectifiers Power Schottky rectifier
规格参数
商业参数
| 参数 | 值 |
|---|---|
| 产品 | Schottky Rectifiers |
| 工厂包装数量 | 2500 |
合规参数
| 参数 | 值 |
|---|---|
| RoHS | RoHS Compliant |
电气参数
| 参数 | 值 |
|---|---|
| 供电电压 | 870mV |
| 元件数量 | 1 |
| 电压负载调整率 | 200 V |
| 峰值脉冲电流（8/20µs） | 130 A |
| 反向漏电流 @ Vr | 2.5mA |
| 直流正向电流（If）（最大） | 4 A |
| 平均整流电流 Io | 10A |
| 峰值脉冲电流（10/1000µs） | 130A |
| 反向关断电压（典型） | 200V |
| 栅极触发电压 Vgt (最大) | 200 V |
机械参数
| 参数 | 值 |
|---|---|
| 宽度 | 6.25mm |
| 高度 | 2.45mm |
| 长度 | 7.15mm |
| 包装方式 | Reel |
| 安装类型 | 表面贴装 |
| 安装样式 | SMD/SMT |
| 引脚数 | 2 |
| 封装形式 | SMC-2 |
| 包装数量 | SMC |
| 尺寸/外形 | 7.15 x 6.25 x 2.45mm |
产品信息
| 参数 | 值 |
|---|---|
| 功能 | Y |
| 二极管类型 | 肖特基 |
| 技术 | Si |
| 制造商全称 | STMicroelectronics |
| 配置 | Single |
环境参数
| 参数 | 值 |
|---|---|
| 工作温度 | +175 °C |
