规格参数
商业参数
| 参数 | 值 |
|---|---|
| 工厂包装数量 | 1000 |
合规参数
| 参数 | 值 |
|---|---|
| RoHS | RoHS Compliant |
| 汽车级 | NO |
| 无铅定义 | RoHS-conform |
电气参数
| 参数 | 值 |
|---|---|
| 最大栅源电压 Vgs | 20 V |
| 栅极电荷 | 40 nC |
| 开通延迟时间 | 24 ns |
| 输出功能 | 增强 |
| 晶体管类型 | Si |
| 关断延迟时间 | 39 ns |
| 供电电压 | 1.2V |
| 通道数量 | 1 Channel |
| 元件数量 | 1 |
| 输入电阻 | 3 μΩ |
| Vgs(th)（最大）@ Id | 2 V |
| 二极管配置 | NO |
| 导通电阻 Rds(on) (最大) @ Id, Vgs | 3.5 mOhm |
| 平均正向功率 | 110 W |
| 最大功耗 | 158 W |
| 集电极-发射极饱和电压（最大）@ Vge, Ic | 60 V |
| 逻辑电压 - VIL, VIH | NO |
| 每端口功率（瓦） | 158 W |
| 导通电阻（最大） | 3 mOhms |
| 空闲电流，典型值 @ 25°C | 80 A |
| 供电电压 (Vcc/Vdd) | 60 V |
| 栅极电荷（Qg）（最大）@ Vgs | ±20 V |
| 输入电容（Ciss）（最大）@ Vds | 3100 pF @ 25 V |
| 连续漏极电流（Id）@ 25°C | 80 A |
机械参数
| 参数 | 值 |
|---|---|
| 宽度 | 4.6mm |
| 高度 | 9.15mm |
| 长度 | 10.4mm |
| 包装方式 | Tube |
| 安装类型 | 通孔 |
| 安装样式 | Through Hole |
| 引脚数 | 3 |

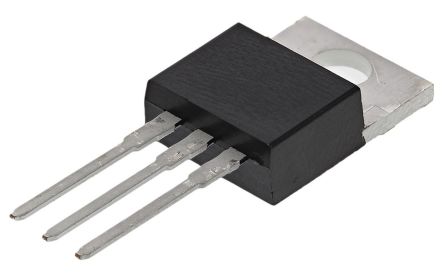

| 封装形式 | TO-220-3 |
| 包装数量 | TO-220 |
| 尺寸/外形 | 10.4 x 4.6 x 9.15mm |
产品信息
| 参数 | 值 |
|---|---|
| 系列 | STP140N6F7 |
| 功能 | Y |
| 技术 | Si |
| 通道类型 | N |
| 制造商全称 | STMicroelectronics |
| 卡标准 | 功率 MOSFET |
| 配置 | Single |
环境参数
| 参数 | 值 |
|---|---|
| 工作温度 | +175 °C |
| 热阻 @ GPM | 0.95 K/W |
