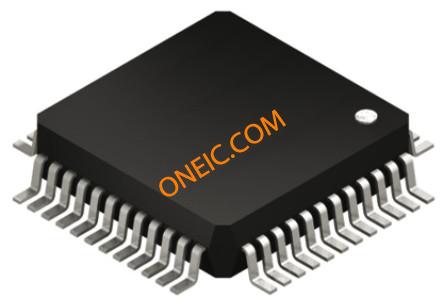

STM32L151CBT6
MCU 32-bit STM32L ARM Cortex M3 RISC 128KB Flash 2.5V/3.3V 48-Pin LQFP Tray Cortex M3 128K LQFP48 85°C MCU ARM 128KB FLASH 48LQFP MCU 32-Bit Cortex-M3 128KB Flash LQFP48 ARM Microcontrollers - MCU 32-Bit Arm Cortex M3 128kb UltralowPower IC, MCU, 32 BIT, 128KB FLASH, 48 LQFP STMicroelectronics STM32L 系列 32 bit ARM Cortex M3 MCU, 32MHz, 4 kB、128 kB ROM EEPROM，闪存, 16 kB RAM, 1xUSB, 48针 LQFP封装
规格参数
商业参数
| 参数 | 值 |
|---|---|
| 最小起订量 | 1 |
| 单位包装 | 1500 |
| 其他名称 | 497-11191 |
| 产品类别 | ARM Microcontrollers - MCU |
| 标准包装数量 | Bulk |
| 标准封装名称 | QFP |
合规参数
| 参数 | 值 |
|---|---|
| RoHS | Lead free / RoHS Compliant |
| SVHC | :No SVHC (20-Jun-2013) |
| 欧盟RoHS | Compliant |
| 海关税号 | 85423190 |
| 无铅定义 | RoHS-conform |
| 认证机构 | No |
电气参数
| 参数 | 值 |
|---|---|
| 转速 | 32 MHz |
| 定时器 | 8 x 16 bit |
| RAM 大小 | 16 KB |
| 内核大小 | 32-Bit |
| 核心类型 | ARM Cortex M3 |
| 接口 | I2C/SPI/USART/USB |
| 时钟速率 | 32 MHz |
| 分辨率 | 16bit |
| EEPROM容量 | 4096Byte |
| 存储器容量 | 128KByte |
| 存储器类型 | FLASH |
| 显示类型 | no |
| I/O 数量 | 37 |
| 位数 | 12 |
| 额定电压 | 1.8 → 3.6 V |
| 看门狗定时器 | 2 |
| 时钟频率 | :32MHz |
| 数据转换器 | A/D 16x12b; D/A 2x12b |
| 最大频率 | 32MHz |
| DAC数量 | 2/2 |
| 振荡器类型 | Internal |
| 供电电压 | 2.5|3.3 V |
| 数字I/O线数 | 37pins |
| 分辨率（位） | 12Bit |
| 串行接口 | 3 |
| 通道数量 | 2 |
| 程序存储器大小 | 128 KB |
| 程序存储器类型 | Flash |
| ADC/DAC 数量 | 16 |
| 最小输入电压 | 3.6V |
| 最小供电电压 | 3.6 |
| 频率（中心/带宽） | 16bit |
| 每元件位数 | 12/12 |
| 供电电压 (Vcc/Vdd) | 1.8 V ~ 3.6 V |
机械参数
| 参数 | 值 |
|---|---|
| 宽度 | 7.2mm |
| 高度 | 1.45mm |
| 长度 | 7.2mm |
| 重量 | 0.00026 |
| 包装方式 | TRAY |
| 引脚样式 | Gull-wing |
| 安装类型 | Surface Mount |
| 安装样式 | SMD/SMT |
| 引脚数 | :48 |
| 封装形式 | 48LQFP |
| 冷却的封装 | LQFP |
| 材料表面处理 | :- |
| 总长度 | 7 |
| 包装数量 | LQFP |
| 尺寸/外形 | 7.2 x 7.2 x 1.45mm |
| 位数 | 48 |
| 外壳尺寸-插件 | 1.4 |
| 核心数/总线宽度 | 32 Bit |
| 脉冲宽度失真（最大） | 1 (2 x 16 bit), 2 (1 x 16 bit), 3 (4 x 16 bit) |
产品信息
| 参数 | 值 |
|---|---|
| SPI | 2 |
| USB | 1 |
| 系列 | STM32 |
| 协议 | 2 |
| 匹配码 | STM32L151CBT6 |
| CAN编号 | 0 |
| SPI编号 | 2 |
| 片内RAM（通道数×位宽） | 16-chx12-bit |
| 外设 | Brown-out Detect/Reset, DMA, I²S, POR, PWM, WDT |
| 架构 | RISC |
| 连接性 | I²C, IrDA, LIN, SPI, UART/USART, USB |
| 核心处理器 | ARM® Cortex™-M3 |
| 定时器数量 | 8 |
| 控制器系列 | :(ARM Cortex) STM32 |
| 标准交期 | 16 weeks |
| 射频系列/标准 | STM32L |
| DigiKey可编程 | Yes |
| 印刷电路板数量 | 48 |
环境参数
| 参数 | 值 |
|---|---|
| 测试温度 | -40°C |
| 工作温度 | -40 to 85 °C |
