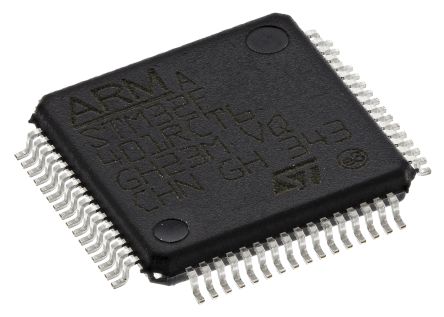

STM32F401RCT6
STMicroelectronics N.V.
IC MCU ARM M4 32BIT RISC 64LQFP MCU 32-bit STM32F401xx ARM Cortex M4 RISC 256KB Flash 1.8V/2.5V/3.3V 64-Pin LQFP Tray STMicroelectronics STM32F 系列 32 bit ARM Cortex M4 MCU, 84MHz, 256 kB ROM 闪存, 64 kB RAM, 1xUSB, 64针 LQFP封装 ARM Microcontrollers - MCU Cost effective DSP FPU ARM CortexM4 MCU
规格参数
商业参数
| 参数 | 值 |
|---|---|
| 其他名称 | 497-14047 |
| 标准包装数量 | 160 |
| 工厂包装数量 | 960 |
合规参数
| 参数 | 值 |
|---|---|
| RoHS | Lead free / RoHS Compliant |
| 抗辐射加固 | No |
电气参数
| 参数 | 值 |
|---|---|
| 转速 | 84MHz |
| 定时器 | 2 x 32位，6 x 16位 |
| RAM 大小 | 64K x 8 |
| 内核大小 | 32-Bit |
| 核心类型 | ARM Cortex M4 |
| 频率 | 84 MHz |
| 分辨率 | 12Bit |
| 存储器容量 | 64 kB |
| 存储器类型 | 闪存 |
| PWM通道数 | 4 |
| I/O 数量 | 50 |
| I/O电压 | 3.3 V |
| 计数器/定时器 | 8 |
| 数据转换器 | A/D 16x12b |
| FPGA 核心单元数 | ARM Cortex M4 |
| 最大频率 | 84MHz |
| DAC数量 | 8 |
| 振荡器类型 | Internal |
| 供电电压 | 1.8/2.5/3.3 V |
| 分辨率（位） | 12 bit |
| 通道数量 | 1 |
| 模拟输入/输出 | 10 通道 x 12 位、16 通道 x 12 位 |
| 程序存储器大小 | 256KB (256K x 8) |
| 程序存储器类型 | FLASH |
| ADC/DAC 数量 | 10，16 |
| 最小供电电压 | 1.7 V |
| 供电电压 (Vcc/Vdd) | 1.7 V ~ 3.6 V |
机械参数
| 参数 | 值 |
|---|---|
| 宽度 | 10mm |
| 高度 | 1.45mm |
| 长度 | 10mm |
| 包装方式 | Tray |
| 安装类型 | Surface Mount |
| 安装样式 | SMD/SMT |
| 引脚数 | 64 |
| 封装形式 | 64-LQFP |
| 冷却的封装 | LQFP |
| 包装数量 | LQFP |
| 尺寸/外形 | 10 x 10 x 1.45mm |
| 触点数 | 1 |
| 位数 | 64 |
| 供应商器件封装 | * |
| 核心数/总线宽度 | 32Bit |
| 脉冲宽度失真（最大） | 2（4 x 32 位），6（4 x 16 位） |
产品信息
| 参数 | 值 |
|---|---|
| USB | 1 |
| 系列 | STM32F |
| 功能 | Y |
| 外设 | Brown-out Detect/Reset, DMA, I²S, POR, PWM, WDT |
| 架构 | RISC |
| 连接性 | I²C, IrDA, LIN, SDIO, SPI, UART/USART, USB OTG |
| 制造商全称 | STMicroelectronics |
| 架构类型 | DSP |
| 可编程性 | Yes |
| 核心处理器 | ARM® Cortex™-M4 |
| 定时器数量 | 8 |
| 定时器分辨率 | 16 bit, 32 bit |
环境参数
| 参数 | 值 |
|---|---|
| 工作温度 | -40°C ~ 85°C |
| 结工作温度 | 85C |
