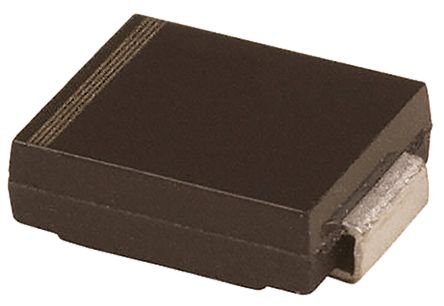

STIEC45-33AS
STMicroelectronics N.V.
TVS Diodes - Transient Voltage Suppressors Transil IEC 61000 500A 24V to 33V DC LINES PROTEC TVS DIODE 33VWM 59VC DO214AB STMicroelectronics 单向 TVS 二极管, 59V, 2针 SMC封装 TVS-DIODE UNI 500A 38,6V SMC
规格参数
商业参数
| 参数 | 值 |
|---|---|
| 最小起订量 | 2500 |
| 商标名 | Transil |
| 单位包装 | 2500 |
| 其他名称 | 497-10394-1 |
| 产品类别 | TVS Diodes - Transient Voltage Suppressors |
| 标准包装数量 | 2,500 |
| 工厂包装数量 | 2500 |
合规参数
| 参数 | 值 |
|---|---|
| RoHS | Lead free / RoHS Compliant |
| 汽车级 | NO |
| 无铅定义 | RoHS-conform |
电气参数
| 参数 | 值 |
|---|---|
| 通道数 | 1 Channel |
| 测试电流 | 1mA |
| 浪涌电流 | 500 A |
| 供电电压 | 33V |
| 元件数量 | 1 |
| 钳位电压 | 59V |
| 击穿电压 | 36.7V |
| 断态电压 | 33V |
| 最大额定电流 | 1µA |
| 触点电压（最大） | 33 V |
| 电源线保护 | No |
| 单向通道数 | 1 |
| 直流电阻（DCR）（最大） | 0.036Ω |
| 峰值脉冲电流（10/1000µs） | 500A (8/20µs) |
机械参数
| 参数 | 值 |
|---|---|
| 宽度 | 6.25mm |
| 高度 | 2.45mm |
| 长度 | 7.15mm |
| 包装方式 | Tape & Reel (TR) |
| 安装类型 | Surface Mount |
| 安装样式 | SMD/SMT |
| 引脚数 | 2 |
| 封装形式 | DO-214AB, SMC |
| 包装数量 | SMC |
| 尺寸/外形 | 8.15 mm W x 7.15 mm L x 2.45 mm H |
| 端接样式 | SMD/SMT |
| 供应商器件封装 | SMC |
产品信息
| 参数 | 值 |
|---|---|
| 类型 | Zener |
| 系列 | STIEC45-XXAS |
| 功能 | Y |
| 极性 | Unidirectional |
| 二极管类型 | 单路 |
| 应用 | General Purpose |
| 制造商全称 | STMicroelectronics |
| 应用细节 | UNIDIRECTI |
环境参数
| 参数 | 值 |
|---|---|
| 工作温度 | -55°C ~ 150°C |
