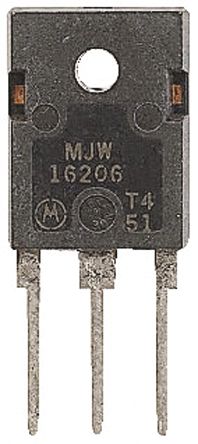

规格参数
商业参数
| 参数 | 值 |
|---|---|
| 其他名称 | 497-14229-5 |
| 标准包装数量 | 30 |
| 工厂包装数量 | 300 |
合规参数
| 参数 | 值 |
|---|---|
| RoHS | Lead free / RoHS Compliant |
电气参数
| 参数 | 值 |
|---|---|
| IGBT类型 | Trench and Field Stop |
| 最大栅源电压 Vgs | +/- 20 V |
| 输入类型 | Standard |
| 栅极电荷 | 210nC |
| 最大功率 | 283W |
| 晶体管类型 | 单 |
| 开关能量 | 498µJ (on), 363µJ (off) |
| 供电电压 | 650V |
| Td（开/关）@ 25°C | 40ns/142ns |
| Vce饱和电压（最大） | 1.6 V |
| 平均正向功率 | 283 W |
| 最大功耗 | 283 W |
| 集电极-发射极饱和电压（最大）@ Vge, Ic | 2V @ 15V, 40A |
| 反向恢复时间（trr） | 62ns |
| 栅极电荷（Qg）（最大）@ Vgs | 250 nA |
| 集电极电流（Ic）（最大） | 80A |
| 集电极截止电流（最大） | 80 A |
| 集电极脉冲电流 (Icm) | 160A |
| 栅极触发电压 Vgt (最大) | ±20V |
| 连续漏极电流（Id）@ 25°C | 80 A |
机械参数
| 参数 | 值 |
|---|---|
| 宽度 | 5mm |
| 高度 | 20.1mm |
| 长度 | 15.8mm |
| 包装方式 | Tube |
| 安装类型 | Through Hole |
| 安装样式 | Through Hole |
| 引脚数 | 3 |
| 封装形式 | TO-3P-3, SC-65-3 |
| 包装数量 | TO-3P |
| 尺寸/外形 | 15.8 x 5 x 20.1mm |
| 供应商器件封装 | TO-3P |
产品信息
| 参数 | 值 |
|---|---|
| 系列 | 600-650V IGBTs |
| 功能 | Y |
| 通道类型 | N |
| 制造商全称 | STMicroelectronics |
| 配置 | Single |
环境参数
| 参数 | 值 |
|---|---|
| 测试条件 | 400V, 40A, 5 Ohm, 15V |
| 工作温度 | +175 °C |
