规格参数
商业参数
| 参数 | 值 |
|---|---|
| 工厂包装数量 | 600 |
合规参数
| 参数 | 值 |
|---|---|
| RoHS | RoHS Compliant |
| 汽车级 | NO |
| 无铅定义 | RoHS-conform |
电气参数
| 参数 | 值 |
|---|---|
| 频率 | 13.4 nS |
| 晶体管类型 | 单 |
| 供电电压 | 650 V |
| 二极管配置 | YES |
| Td（开/关）@ 25°C | 115 nS |
| 最大功耗 | 258 W |
| 集电极-发射极饱和电压（最大）@ Vge, Ic | 650 V |
| 每端口功率（瓦） | 285 W |
| 开关时间（Ton, Toff）（最大） | 31.6 nS |
| Vce饱和电压（最大）@ Ib, Ic | 1.55 V |
| 集电极电流（Ic）（最大） | 30 A |
| 集电极截止电流（最大） | 60 A |
| 栅极触发电压 Vgt (最大) | ±20V |
| 输入电容（Ciss）（最大）@ Vds | 2490pF |
机械参数
| 参数 | 值 |
|---|---|
| 宽度 | 5.1mm |
| 高度 | 21.1mm |
| 长度 | 15.9mm |
| 包装方式 | Tube |
| 安装类型 | 通孔 |
| 引脚数 | 3 |

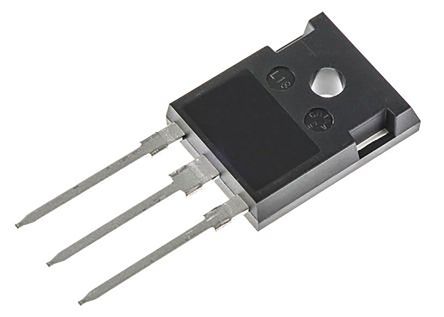

| 封装形式 | TO247-3 |
| 包装数量 | TO-247 |
| 尺寸/外形 | 15.9 x 5.1 x 21.1mm |
产品信息
| 参数 | 值 |
|---|---|
| 系列 | 600-650V IGBTs |
| 功能 | Y |
| 技术 | Fast |
| 通道类型 | N |
| 制造商全称 | STMicroelectronics |
| 其他规格 | 2.03mJ |
环境参数
| 参数 | 值 |
|---|---|
| 工作温度 | +175 °C |
