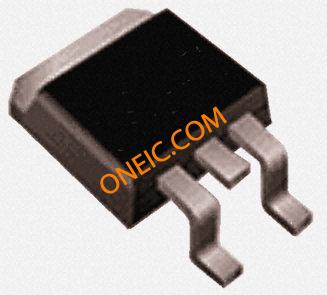

规格参数
商业参数
| 参数 | 值 |
|---|---|
| 其他名称 | 497-3513-2 |
| 标准包装数量 | Cut Tape, Tape & Reel |
| 工厂包装数量 | 1000 |
| 标准封装名称 | D2PAK |
合规参数
| 参数 | 值 |
|---|---|
| RoHS | Lead free / RoHS Compliant |
| 欧盟RoHS | Compliant |
电气参数
| 参数 | 值 |
|---|---|
| FET类型 | MOSFET N-Channel, Metal Oxide |
| 下降时间 | 120 ns |
| 最大栅源电压 Vgs | ±20 V |
| FET特性 | Logic Level Gate |
| 最大功率 | 310W |
| 下降时间（典型） | 120 ns |
| 上升时间（典型） | 320 ns |
| 晶体管类型 | N-Channel |
| 首抽头延迟 | 140 ns |
| 通道数量 | 1 Channel |
| 元件数量 | 1 |
| Vgs(th)（最大）@ Id | 4V @ 250µA |
| 击穿电压 | 40 V |
| 导通电阻 Rds(on) (最大) @ Id, Vgs | 3.7@10V mOhm |
| 平均正向功率 | 310 W |
| 最大功耗 | 310 W |
| 传播延迟（最大） | 320 ns |
| 集电极-发射极饱和电压（最大）@ Vge, Ic | 40 V |
| 导通电阻（最大） | 0.004 Ω |
| 栅极电荷（Qg）（最大）@ Vgs | 210nC @ 10V |
| 开关时间（Ton, Toff）（最大） | 30 ns |
| 漏源电压（Vdss） | 40V |
| 峰值脉冲电流（10/1000µs） | 120 A |
| 输入电容（Ciss）（最大）@ Vds | 5100pF @ 25V |
| 连续漏极电流（Id）@ 25°C | 120A (Tc) |
机械参数
| 参数 | 值 |
|---|---|
| 宽度 | 9.35mm |
| 高度 | 4.6mm |
| 长度 | 10.4mm |
| 包装方式 | Tape and Reel |
| 引脚样式 | Gull-wing |
| 安装类型 | Surface Mount |
| 安装样式 | SMD/SMT |
| 封装形式 | 3D2PAK |
| 冷却的封装 | D2PAK |
| 包装数量 | D2PAK |
| 尺寸/外形 | 10.4 x 9.35 x 4.6mm |
| 位数 | 3 |
| 供应商器件封装 | D2PAK |
产品信息
| 参数 | 值 |
|---|---|
| 类型 | MOSFET |
| 系列 | STB200NF04 |
| 技术 | Si |
| 通道类型 | Enhancement |
| 制造商全称 | STMicroelectronics |
| 卡标准 | Power MOSFET |
| 配置 | Single |
环境参数
| 参数 | 值 |
|---|---|
| 工作温度 | -55 to 175 °C |
