规格参数
商业参数
| 参数 | 值 |
|---|---|
| 产品 | RS-422/RS-485 Combination |
| 其他名称 | 497-14086-2 |
| 标准包装数量 | 2,500 |
合规参数
| 参数 | 值 |
|---|---|
| RoHS | Lead free / RoHS Compliant |
电气参数
| 参数 | 值 |
|---|---|
| 数据速率 | 20Mbps |
| 接口 | RS-422，RS-485 |
| 输出类型 | Differential |
| 信号类型 | 差分 |
| 输出信号 | 差分 |
| 输入功率 | 单 |
| 额定电压 | 3 V to 3.6 V |
| 数据速率（最大） | 20Mbps |
| 输出电流 | 250 mA |
| 供电电流 | 2.2 mA |
| 供电电压 | 3 V ~ 3.6 V |
| 输出数量 | 1 |
| 元件数量 | 1 |
| 传播延迟时间 | 30 ns |
| 每极负载侧连接方式 | 64 |
机械参数
| 参数 | 值 |
|---|---|
| 宽度 | 4mm |
| 高度 | 1.65mm |
| 长度 | 5mm |
| 包装方式 | Tape & Reel (TR) |
| 安装类型 | Surface Mount |
| 安装样式 | SMD/SMT |
| 引脚数 | 8 |

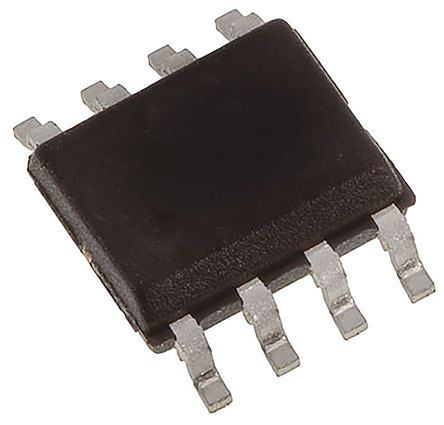

| 封装形式 | 8-SOIC (0.154", 3.90mm Width) |
| 包装数量 | SOIC |
| 尺寸/外形 | 5 x 4 x 1.65mm |
| 供应商器件封装 | 8-SO |
产品信息
| 参数 | 值 |
|---|---|
| 类型 | Transceiver |
| 双工模式 | Half |
| 系列 | ST4485 |
| 功能 | Transceiver |
| 协议 | RS422, RS485 |
| 关断 | Yes |
| 制造商全称 | STMicroelectronics |
| 驱动器数量 | 1 |
| 接收器数量 | 1 |
| 驱动器/接收器数量 | 1/1 |
环境参数
| 参数 | 值 |
|---|---|
| 工作温度 | -40°C ~ 105°C |
