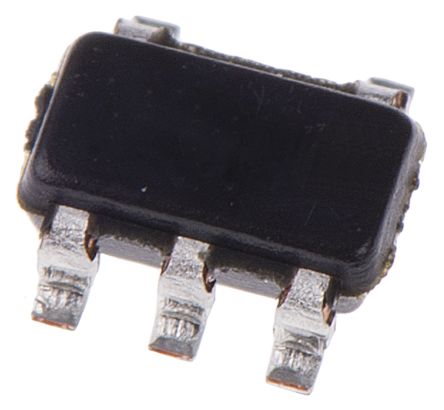

LD2985BM30R
STMicroelectronics N.V.
LDO Regulator Pos 3V 0.15A 5-Pin SOT-23 T/R IC REG LDO 3V 0.15A SOT23-5 LD2985BM30R, Low Dropout Voltage Regulator, 0.15A, 3V, 2.5 to 16Vin, 5-Pin SOT-23 LDO Voltage Regulators 3.0V 150mA Positive LDOREGULATOR,LD2985BM30R STMicroelectronics , LDO 调节器, 150mA, 3 V输出, 2.5 → 16 V输入, 5针 SOT-23封装
规格参数
商业参数
| 参数 | 值 |
|---|---|
| 其他名称 | 497-7789-1 |
| 产品类别 | LDO Voltage Regulators |
| 标准包装数量 | Tape & Reel |
| 工厂包装数量 | 3000 |
| 标准封装名称 | SOT-23 |
合规参数
| 参数 | 值 |
|---|---|
| RoHS | Lead free / RoHS Compliant |
| 欧盟RoHS | Compliant |
| 抗辐射加固 | No |
电气参数
| 参数 | 值 |
|---|---|
| 输出类型 | Fixed |
| 稳压器类型 | Linear |
| 额定电压 | 2.5 V |
| 电源调整率 | 0.014 %/Vi |
| 输出电流 | 0.15 A |
| 供电电压 | 0.001@0mA|0.007@1mA|0.04@10mA|0.12@50mA|0.28@150mA V |
| 输出数量 | 1 |
| 稳压器拓扑 | Positive Fixed |
| 输入偏置电流 | 80 uA |
| 最大额定电流 | 150mA |
| 稳压器数量 | 1 |
| 最小输入电压 | 3V |
| 静态电流 (Iq) | 100 uA |
| 直流输入电压（最小） | 2.5 V |
| 静态电流（最大） | 0.1 mA |
| 电压负载调整率 | 2.5 % |
| 输入偏置电流（最大） | 0.08 mA |
机械参数
| 参数 | 值 |
|---|---|
| 宽度 | 1.75mm |
| 高度 | 1.3mm |
| 长度 | 3mm |
| 包装方式 | Tape and Reel |
| 引脚样式 | Gull-wing |
| 安装类型 | Surface Mount |
| 安装样式 | SMD/SMT |
| 引脚数 | 5 |
| 封装形式 | 5SOT-23 |
| 冷却的封装 | SOT-23 |
| 包装数量 | SOT-23 |
| 尺寸/外形 | 3 x 1.75 x 1.3mm |
| 位数 | 5 |
| 供应商器件封装 | SOT-23-5 |
产品信息
| 参数 | 值 |
|---|---|
| 类型 | Linear |
| 系列 | LD2985BM |
| 产品特性 | Current Limit|Shutdown|Thermal Pr... |
| 极性 | Positive |
| 拓扑 | LDO |
| 制造商全称 | STMicroelectronics |
| 其他规格 | 是 |
环境参数
| 参数 | 值 |
|---|---|
| 工作温度 | -40 to 125 °C |
