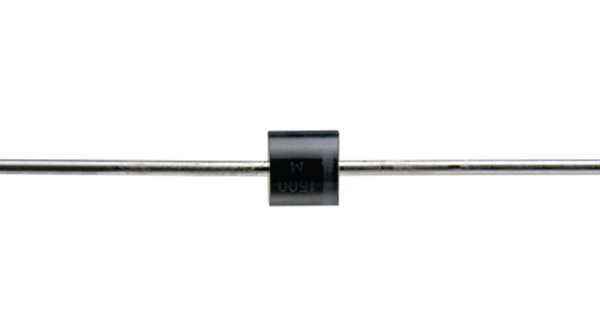

BZW50-56
STMicroelectronics N.V.
Diode TVS Single Uni-Dir 56V 5KW 2-Pin Case R-6 T/R TRANSIL UNI 5KW 65V R6 TVS DIODE 56VWM 129VC R6 TVS Diode Uni-Directional BZW50-56 129V, 5000W, R 6 2-Pin TVS Diodes - Transient Voltage Suppressors 5000W 56V Unidirect TVS diode, 56 V 5000 W R6, BZW50-56, ST STMicroelectronics 单向 TVS 二极管, 5000W, 129V, 2针 R 6封装 TVS-DIODE UNI 5KW 65V R6
规格参数
商业参数
| 参数 | 值 |
|---|---|
| 最小起订量 | 100 |
| 单位包装 | 100 |
| 产品类别 | TVS Diodes - Transient Voltage Suppressors |
| 标准包装数量 | Ammo Pack |
| 工厂包装数量 | 100 |
| 标准封装名称 | Case R-6 |
合规参数
| 参数 | 值 |
|---|---|
| RoHS | Lead free / RoHS Compliant |
| 欧盟RoHS | Compliant |
| 汽车级 | NO |
| 抗辐射加固 | No |
| ESD保护 | No |
| 无铅定义 | RoHS-conform |
电气参数
| 参数 | 值 |
|---|---|
| 通道数 | 1 Channel |
| 容差 | 5% |
| 电容 | 3400 pF |
| 浪涌电流 | 50 A |
| 输出电流 | 1 mA |
| 供电电压 | 56V |
| 漏电流 | 0.005 uA |
| 元件数量 | 1 |
| 峰值脉冲功率 | 5000 W |
| 钳位电压 | 129 V |
| 跳闸电流 | 1 mA |
| 击穿电压 | 62.2 V |
| 触点电压（最大） | 56V |
| 电源线保护 | No |
| 最小输入电压 | 56 V |
| 最小供电电压 | 56 V |
| 电容 @ 频率 | 3400pF @ 1MHz |
| 最大功耗 | 5kW |
| 单向通道数 | 1 |
| 峰值脉冲电流（8/20µs） | 465 A |
| 反向漏电流 @ Vr | 5 uA |
| 峰值脉冲电流（10/1000µs） | 465A (8/20µs) |
| 反向关断电压（典型） | 56 V |
机械参数
| 参数 | 值 |
|---|---|
| 重量 | 0.072241 oz |
| 包装方式 | Tape and Reel |
| 引脚样式 | Through Hole |
| 安装类型 | Through Hole |
| 封装形式 | 2Case R-6 |
| 冷却的封装 | Case R-6 |
| 包装数量 | Case R-6 |
| 尺寸/外形 | 9.1 (Max) mm W x 9.1 (Max) mm L |
| 端接样式 | Axial |
| 位数 | 2 |
| 供应商器件封装 | R-6 |
产品信息
| 参数 | 值 |
|---|---|
| 类型 | Zener |
| 系列 | BZW50 |
| 极性 | Unidirectional |
| 匹配码 | BZW50-56 |
| 应用 | General Purpose |
| 配置 | Single |
| 端口方向 | Uni-Directional |
| 标准交期 | 16 weeks |
| 应用细节 | UNIDIRECTI |
环境参数
| 参数 | 值 |
|---|---|
| 工作温度 | -65 to 175 °C |
| 结工作温度 | 175 |
