XCSDMC79110
Schneider Electric SE

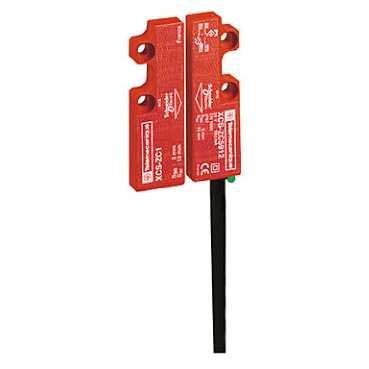

Magnetic / Reed Switches SAFETY INTERLOCK TYPE XCS Schneider Electric component XCSDMC79110: coded magnetic switch XCSDMC - SIL 3 - 2 NO, 1 NO staggered - cable 10 m
规格参数
合规参数
| 参数 | 值 |
|---|---|
| 标准 | CSA C22-2 No 14EN/IEC 60204-1EN/IEC 60947-5-1EN/ISO 12100UL 508 |
| 防护类型 | Class II conforming to IEC 60536 |
| 认证 | BGCSAUL |
| 安全类别 | B10d = 5000000 (value given for a life time of 20 years limited by mechanical or contact wear) |
电气参数
| 参数 | 值 |
|---|---|
| 电阻 | 57 Ohm |
| 灵敏度 | >= 0.3 mT |
| UL电压 | 24 V DC |
| 额定电压 | 100 V DC |
| 极数 | 2 |
| 感应距离 | 15 mm |
| 开关电压 | 100 V DC |
| 开关电流 | 5...100 mA |
| 最大额定电流 | <= 100 A |
| 开关频率 | 150 Hz |
| 绝缘电阻 | 1000 MOhm |
| 最小供电电压 | <= 3 VA |
| 击穿电压（V(BR)GSS） | 2.5 kV conforming to EN/IEC 60947-5-1 |
| 短路电流额定值（SCCR） | 500 mA external cartridge fuse type gG (gl) |
机械参数
| 参数 | 值 |
|---|---|
| 重量 | 0.101 kg |
| 材料（通用） | Plastic |
| 电缆长度 | 10 m |
| 电缆材料 | PVC |
| 连接器类型 | Pre-cabled |
| 触点时序 | Staggered |
| 触头材料 | Rhodium |
| 尺寸/外形 | 51 x 16 x 7 mm |
| 供应商器件封装 | XCSDMC |
| 外部壳体材料 | Thermoplastic PBT |
产品信息
| 参数 | 值 |
|---|---|
| 设计类型 | Rectangular, compact |
| 方向 | 3 directions |
| 产品子类型 | Coded magnetic switch |
| 电气寿命 | 1200000 cycles |
| 测量范围 | Preventa Safety detection |
| 其他规格 | 1 LED |
环境参数
| 参数 | 值 |
|---|---|
| 抗冲击能力 | 30 gn for 11 ms conforming to IEC 60068-2-27 |
| 存储接口 | -40...85 °C |
| 防护等级 | IP66 conforming to IEC 60529IP67 conforming to IEC 60529 |
| 工作压力 | 5 mm |
| 防护处理 | TH |
| 抗振性 | 10 gn (f = 10...150 Hz) conforming to IEC 60068-2-6 |
| 工作温度 | -25...85 °C |
