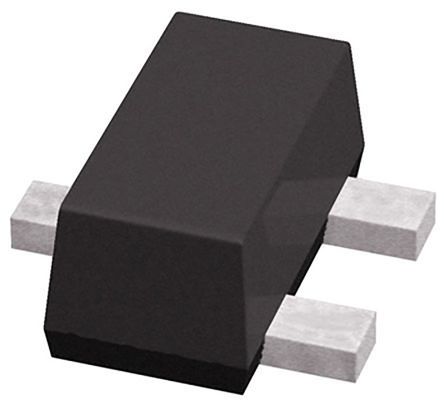

DTC114EUBTL
ROHM Co., Ltd.
TRAN DIGITAL NPN 50V 100MA UMT3 TRANS PREBIAS NPN 200MW UMT3F Transistors Switching - Resistor Biased TRANS DIGI BJT NPN 100MA TR ROHM NPN 数字晶体管, 0.1 A, Vce=50 V, 10 kΩ, 电阻比:1, 3针 SOT-323F封装 Bipolar Transistors - Pre-Biased TRANS DIGI BJT NPN 100MA TR
规格参数
商业参数
| 参数 | 值 |
|---|---|
| 其他名称 | DTC114EUBTLCT |
| 标准包装数量 | 3,000 |
合规参数
| 参数 | 值 |
|---|---|
| RoHS | Lead free / RoHS Compliant |
电气参数
| 参数 | 值 |
|---|---|
| 最大功率 | 200mW |
| 晶体管类型 | NPN - Pre-Biased |
| 供电电压 | 50V |
| 元件数量 | 1 |
| 输入电阻 | 10 kΩ |
| 基极电阻（R1） | 10k |
| 过渡频率 | 250MHz |
| 平均正向功率 | 200 mW |
| 最大功耗 | 200 mW |
| 电阻匹配比 | 1 |
| 发射极-基极电阻（R2） | 10k |
| Vce饱和电压（最大）@ Ib, Ic | 300mV @ 500µA, 10mA |
| 集电极电流（Ic）（最大） | 50mA |
| 初始电阻（最小） | 1 |
| 集电极截止电流（最大） | 500nA |
| 直流电流增益 hFE (最小) @ Ic, Vce | 30 @ 5mA, 5V |
机械参数
| 参数 | 值 |
|---|---|
| 宽度 | 1.35mm |
| 高度 | 1mm |
| 长度 | 2.1mm |
| 包装方式 | Tape & Reel (TR) |
| 安装类型 | Surface Mount |
| 安装样式 | SMD/SMT |
| 引脚数 | 3 |
| 封装形式 | SC-85 |
| 包装数量 | SOT-323F |
| 尺寸/外形 | 2.1 x 1.35 x 1mm |
| 供应商器件封装 | UMT3F |
产品信息
| 参数 | 值 |
|---|---|
| 系列 | DTC114EUB |
| 功能 | Y |
| 制造商全称 | ROHM Semiconductor |
| 配置 | Single |
| 每IC通道数 | 单 |
环境参数
| 参数 | 值 |
|---|---|
| 工作温度 | +150 °C |
