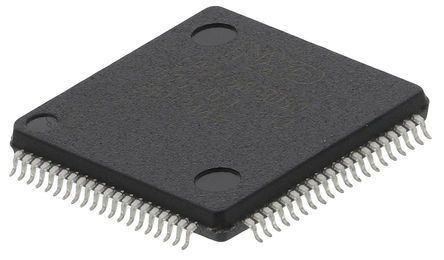

R5F2LA87ANFP#V0
Renesas Electronics Corporation
MCU 16-bit R8C CISC 48KB Flash 3.3V/5V 80-Pin LQFP Tray R5F2LA87ANFP#V0 IC MCU 16BIT 48KB FLASH 80LQFP Renesas Electronics R8C 系列 16 bit R8C CPU MCU, 20MHz, 2 （闪存） kB, 48 (ROM) kB ROM Flash, ROM, 3.5 kB RAM, 80针 LQFP封装
规格参数
商业参数
| 参数 | 值 |
|---|---|
| 最小起订量 | 1 |
| 单位包装 | 0 |
| 标准包装数量 | Trays |
| 标准封装名称 | QFP |
合规参数
| 参数 | 值 |
|---|---|
| RoHS | Lead free / RoHS Compliant |
| 欧盟RoHS | Compliant |
电气参数
| 参数 | 值 |
|---|---|
| 转速 | 20 MHz |
| RAM 大小 | 3.5 KB |
| 内核大小 | 16-Bit |
| 接口 | I2C/UART |
| 时钟速率 | 20 |
| 分辨率 | 10Bit |
| 存储器容量 | 2 KB |
| 存储器类型 | Flash, ROM |
| I/O 数量 | 72 |
| 计数器/定时器 | 4 |
| 位数 | 10 |
| 额定电压 | 2.7 |
| 看门狗定时器 | 1 |
| 数据转换器 | A/D 12x10b |
| FPGA 核心单元数 | R8C CPU |
| 最大频率 | 20MHz |
| 振荡器类型 | Internal |
| 串行协议 | 2 |
| 供电电压 | 3.3|5 V |
| 模拟输入/输出 | 2 |
| 程序存储器大小 | 48 KB |
| 程序存储器类型 | Flash |
| ADC/DAC 数量 | 12 |
| 最小供电电压 | 5.5 |
| 最大功耗 | 500 mW |
| 供电电压 (Vcc/Vdd) | 1.8 V ~ 5.5 V |
机械参数
| 参数 | 值 |
|---|---|
| 宽度 | 12.1mm |
| 高度 | 1.5mm |
| 长度 | 12.1mm |
| 包装方式 | Tray |
| 引脚样式 | Gull-wing |
| 安装类型 | Surface Mount |
| 引脚数 | 80 |
| 封装形式 | 80LQFP |
| 总长度 | 12 |
| 包装数量 | LQFP |
| 尺寸/外形 | 12.1 x 12.1 x 1.5mm |
| 触点数 | 1 |
| 位数 | 80 |
| 外壳尺寸-插件 | 1.4 |
| 供应商器件封装 | 80-LQFP (12x12) |
| 核心数/总线宽度 | 16 Bit |
产品信息
| 参数 | 值 |
|---|---|
| 系列 | R8C |
| 产品特性 | LCD Controller |
| 功能 | Y |
| 协议 | 1 |
| 片内RAM（通道数×位宽） | 12-chx10-bit |
| 外设 | LCD, POR, PWM, Voltage Detect, WDT |
| 架构 | CISC |
| 连接性 | I²C, LIN, SIO, SSU, UART/USART |
| 架构类型 | CISC |
| 核心处理器 | R8C |
| 定时器数量 | 7 |
| 定时器分辨率 | 8 bit, 16 bit |
| 段数 | 40 |
| 射频系列/标准 | R8C |
| DigiKey可编程 | Yes |
| 印刷电路板数量 | 80 |
环境参数
| 参数 | 值 |
|---|---|
| 工作温度 | -20 to 85 °C |
