1712708
Phoenix Contact GmbH & Co. KG

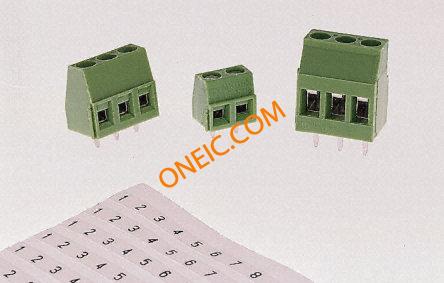

Fixed Terminal Blocks MKDS 3/ 8-5 08 Conn Terminal Block 8 POS 5.08mm Solder ST Thru-Hole 24A TERM BLOCK PCB 8POS 5.08MM GRN Non-Fused Terminal Block Through Hole 8 Way, Solder, 250V MKDS3/8-508 Phoenix Contact 8 路 无熔丝端子块, 通孔, 焊接端接, 250 V
规格参数
商业参数
| 参数 | 值 |
|---|---|
| 产品 | Fixed Terminal Blocks |
| 商标名 | COMBICON Control |
| 其他名称 | MKDS3/8-5,08 |
| 产品类别 | Fixed Terminal Blocks |
| 标准包装数量 | 50 |
| 工厂包装数量 | 50 |
合规参数
| 参数 | 值 |
|---|---|
| RoHS | Lead free / RoHS Compliant |
| 欧盟RoHS | Compliant |
电气参数
| 参数 | 值 |
|---|---|
| 电流 | 15A |
| 电压 | 300V |
| 额定电压 | 250 V |
| 最大额定电流 | 24A |
| 最小输入电压 | 400V |
机械参数
| 参数 | 值 |
|---|---|
| 颜色 | Green |
| 间距 | 0.200" (5.08mm) |
| 高度 | 18 mm |
| 重量 | 3 lbs |
| 包装方式 | Bulk |
| 导线线规 | 12-30 AWG |
| 端接方式 | Solder |
| 螺纹规格 | M3 |
| 安装类型 | Through Hole |
| 安装样式 | Through Hole |
| 排数 | 1 |
| 螺钉扭矩 | 0.5-0.6 Nm (4.4-5.3 Lb-In) |
| 壳体材料 | Polyamide |
| 端接排数 | 焊接 |
| 导线端接方式 | Screw - Rising Cage Clamp |
| 端接样式 | Solder |
| 配接方向 | Horizontal with Board |
| 触点数 | 8 |
| 线规或范围 - AWG | 30-12 |
| 线规或范围 - mm² | 12 |
| 每排/每行位置数 | 8 |
产品信息
| 参数 | 值 |
|---|---|
| 类型 | Terminal Block |
| 产品特性 | Interlocking (Side) |
| CAD图纸 | 3D CAD 模型 |
| 线路数量 | 8 |
| 层数 | 1 |
| 每层位数 | 8 |
