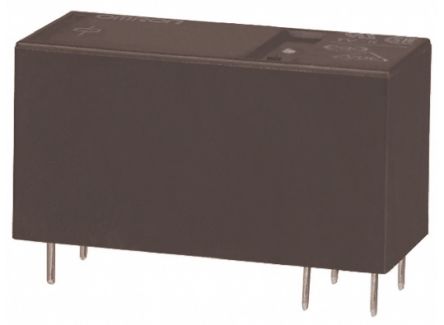

G5RLK1EDC24
Omron Corporation
Omron 单刀双掷 PCB（印刷电路板）安装 自锁继电器, 16(常开)A,5(常闭)A, 24V dc, 适用于通用应用
规格参数
电气参数
| 参数 | 值 |
|---|---|
| 线圈功率 | 840mW |
| 线圈电阻 | 686 Ω |
| 供电电压 | 24 V 直流 |
| 最大额定电流 | 16（常开）A，5（常闭）A |
| 交流开关电压 | 250V |
| 直流开关电压 | 24V |
| 峰值脉冲电流（8/20µs） | 16（常开）A，5（常闭）A |
机械参数
| 参数 | 值 |
|---|---|
| 深度 | 12.7mm |
| 高度 | 15.7mm |
| 长度 | 29mm |
| 安装类型 | PCB（印刷电路板）安装 |
| 触头材料 | 银合金 |
| 尺寸/外形 | 29 x 12.7 x 15.7mm |
| 端接样式 | 印刷电路板引脚 |
| 绝缘材料 - 类型 | 6kV ac |
| 典型触点布局 | 单刀双掷 |
产品信息
| 参数 | 值 |
|---|---|
| 功能 | Y |
| 应用领域 | 通用 |
环境参数
| 参数 | 值 |
|---|---|
| 额定寿命 | 50000 次操作 |
| 工作寿命 | 5000000 次操作 |
| 工作温度 | -40 → +85°C |
