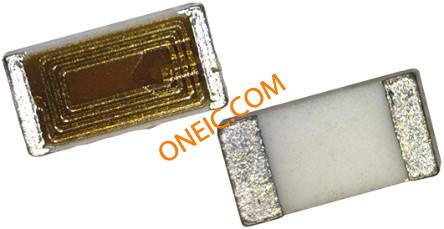

LQP18MN18NG02D
Murata Manufacturing Co., Ltd.
Ind RF Chip Thin Film 18nH 2% 500MHz 17Q-Factor 100mA 0603 Paper T/R Inductor RF Chip Thin Film 18nH 2% 500MHz 17Q-Factor 100mA 1.5Ohm DCR 0603 Paper T/R LQP11A18NG02T1M00-01 IND 18NH 0603 Inductor RF SMD 0603 thin film 18nH Fixed Inductors 18nH 0603 Murata LQW18F 系列 18 nH ±2% 铁氧体 多层贴片式电感器, 0603封装, SRF: 2.3GHz Q: 17 100mA dc 1.5Ω Rdc LQP18MN 18nH 100mA 2% TFT
规格参数
商业参数
| 参数 | 值 |
|---|---|
| 最小起订量 | 4000 |
| 单位包装 | 4000 |
| 产品类别 | Fixed Inductors |
| 标准包装数量 | Tape & Reel |
| 工厂包装数量 | 4000 |
合规参数
| 参数 | 值 |
|---|---|
| RoHS | Vendor undefined / Vendor undefined |
| 欧盟RoHS | Compliant |
| 汽车级 | NO |
| 资质认证 | 17 |
| 无铅定义 | RoHS-conform |
电气参数
| 参数 | 值 |
|---|---|
| 品质因数 @ 频率 | 17@500MHz |
| 核心类型 | 铁氧体 |
| Qmax @ Th | 17 |
| 容差 | 2 % |
| 电感量 | 18 nH |
| 测试频率 | 500MHz |
| 电感量范围 | 18 nH |
| 供电电压 | 2300 MHz |
| 0°C电阻 | 1.5 Ohm |
| 直流电阻（DCR） | 1.5 Ohm Max |
| 最大额定电流 | 100 mA |
| 自谐振频率 | 2.3GHz |
| 25°C时电阻（典型） | 1.5Ω |
| 初始电阻（最小） | 1.5 Ohm |
机械参数
| 参数 | 值 |
|---|---|
| 尺寸 | 0603 Inch |
| 深度 | 0.95 mm |
| 宽度 | 0.8 mm |
| 高度 | 0.6 mm |
| 长度 | 1.6mm |
| 重量 | 0.0002 g |
| 包装方式 | Paper Tape and Reel |
| 屏蔽 | Unshielded |
| 磁芯材料 | Ferrite |
| 安装类型 | Surface Mount |
| 封装形式 | 0603 |
| 总长度 | 1.75 |
| 尺寸/外形 | 0.063" L x 0.031" W (1.60mm x 0.80mm) |
| 端接样式 | SMD/SMT |
| 安装高度（最大） | 0.024" (0.60mm) |
| 供应商器件封装 | 0603 (1608 Metric) |
产品信息
| 参数 | 值 |
|---|---|
| 类型 | RF Chip |
| 系列 | LQP |
| 技术 | Thin Film |
环境参数
| 参数 | 值 |
|---|---|
| 测试温度 | -40 °C |
| 工作温度 | -40°C ~ 85°C |
