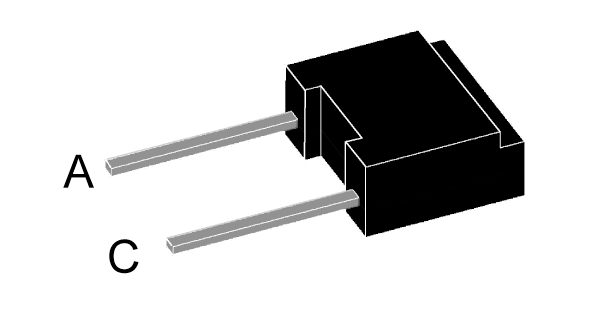

DSA1-18D
Littelfuse, Inc.
Diodes - General Purpose, Power, Switching 1800V 2.3A Diode Switching 1.8KV 2.3A 2-Pin DS1 DIODE AVALANCHE 1800V 2.3A 2SIP Rectifier diode 1800 V 2.3 A Radial, DSA1-18D, Ixys
规格参数
商业参数
| 参数 | 值 |
|---|---|
| 产品 | Switching Diodes |
| 产品类别 | Diodes - General Purpose, Power, Switching |
| 标准包装数量 | 100 |
| 工厂包装数量 | 100 |
| 标准封装名称 | DS1 |
合规参数
| 参数 | 值 |
|---|---|
| RoHS | Lead free / RoHS Compliant |
| 欧盟RoHS | Compliant |
| 抗辐射加固 | No |
电气参数
| 参数 | 值 |
|---|---|
| 转速 | Standard Recovery >500ns, > 200mA (Io) |
| 测试电流 | 700µA @ 1800V |
| 整流器类型 | Switching Diode |
| 供电电压 | 1.3 V |
| LED正向电压 | 1.34 V |
| 最小输入电压 | 1.34V @ 7A |
| 电压负载调整率 | 1.8 kV |
| 峰值脉冲电流（8/20µs） | 110 A |
| 反向漏电流 @ Vr | 700 uA |
| 直流反向电压（Vr）（最大） | 1800V (1.8kV) |
| 平均整流电流 Io | 2.3A |
| 反向关断电压（典型） | 1800 |
| 连续漏极电流（Id）@ 25°C | 2.3 A |
机械参数
| 参数 | 值 |
|---|---|
| 宽度 | 4 |
| 包装方式 | Bulk |
| 安装类型 | Through Hole |
| 安装样式 | SMD/SMT |
| 封装形式 | Plastic |
| 冷却的封装 | DS1 |
| 总长度 | 10 |
| 包装数量 | DS1 |
| 位数 | 2 |
| 外壳尺寸-插件 | 9 |
| 供应商器件封装 | 2-SIP |
产品信息
| 参数 | 值 |
|---|---|
| 类型 | Switching Diode |
| 系列 | DSA1-18D |
| 二极管类型 | Avalanche |
| 配置 | Single |
| 印刷电路板数量 | 2 |
环境参数
| 参数 | 值 |
|---|---|
| 热阻 | 80°C/W Ja |
| 工作温度 | - 40 C to + 150 C |
| 结工作温度 | -40°C ~ 150°C |
