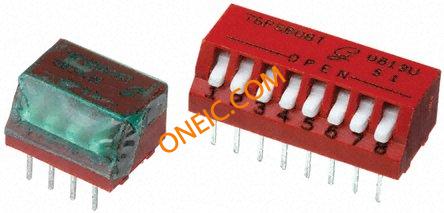

76PSB08ST
Switch DIP ON OFF SPST 8 Piano 0.15A 30VDC PC Pins 2000Cycle/SwitchCycle 2.54mm Thru-Hole Tube Switch DIP ON OFF SPST 8 Piano 0.15A 30VDC PC Pins 2000Cycles/SwitchCycles 2.54mm Thru-Hole Tube SWITCH DIP PIANO SEALED 8POS 30V DIP Switch SPST PCB Piano, 0.15 A @ 30 V dc, 8-Way, -40 to +85°C SWITCH, DIL, LEVER SEALED, 8WAY SWITCH, DIP, 8 POS, SPST, PIANO Switch,Dip,Piano,UpisOff,8Positions,TapeSeal
规格参数
商业参数
| 参数 | 值 |
|---|---|
| 其他名称 | GH7143 |
| 标准包装数量 | Rail / Tube |
合规参数
| 参数 | 值 |
|---|---|
| RoHS | Lead free / RoHS Compliant |
| SVHC | :No SVHC (20-Jun-2013) |
| 欧盟RoHS | Compliant |
| 海关税号 | 85365019 |
| 抗辐射加固 | No |
电气参数
| 参数 | 值 |
|---|---|
| 电路 | SPST |
| 电容 | :5pF |
| 额定电压 | 30 V |
| 开关功能 | ON OFF |
| 接触电阻 | :30mohm |
| 介电强度 | :500V |
| 最大额定电流 | 0.15@30VDC A |
| 最大触点电流 | :5A |
| 绝缘电阻 | :5000Mohm |
| 开关功能/额定值 | ON OFF |
| 触点额定电流 | 0.15 A @ 30 V dc |
| 触点额定值 @ 电压 | 0.15A @ 30VDC |
| 直流反向电压（Vr）（最大） | 30V |
机械参数
| 参数 | 值 |
|---|---|
| 密封 | Tape(Polyester Film)/Base |
| 深度 | 9.65 mm |
| 间距 | 2.5 mm |
| 宽度 | :9.5mm |
| 高度 | 7.65 mm |
| 长度 | :7.14mm |
| 重量 | 0.042 |
| 材料（通用） | :Moulded thermoplastic polyester |
| 包装方式 | Tube |
| 方向 | Side Actuated |
| 端接方式 | PCBPins |
| 触点形式 | SPSTx8 |
| 引脚间距 | :2.54mm |
| 柱间距 | :7.62mm |
| 致动器类型 | Piano |
| 安装类型 | Through Hole |
| 端子类型 | PC Pins |
| 执行器水平位置 | Raised |
| 接触镀层 | Gold/Nickel Barrier |
| 安装样式 | Through Hole |
| 封装形式 | DIP |
| 材料表面处理 | :- |
| 触头材料 | Copper Alloy |
| 总长度 | 22.4 mm |
| 插针孔直径 | :DIL |
| 端接样式 | PC Pins |
| 引线长度 | :3.96mm |
| 按钮样式/尺寸 | Piano |
| 位数 | 8 |
| 开关驱动电平 | SPST |
| 典型触点布局 | SPST |
| 第一连接器安装类型 | :Through Hole |
产品信息
| 参数 | 值 |
|---|---|
| 类型 | DIP |
| 系列 | :76 |
| 已删除 | Compliant |
| 可清洗 | Yes |
| 电路结构 | :SPST-CO |
| 开关类型 | :DIP |
| 电气寿命 | 2000/Switch |
| 转换前位置数 | 8 |
环境参数
| 参数 | 值 |
|---|---|
| 机械寿命 | 2000Operations |
| 开关次数 | :35000 |
| 工作温度 | -40 to 85 °C |
