规格参数
商业参数
| 参数 | 值 |
|---|---|
| 产品 | Multiplexers/Demultiplexers |
| 其他名称 | ADG774ABCPZ-R2CT |
| 标准包装数量 | Tape & Reel |
| 工厂包装数量 | 250 |
| 标准封装名称 | LFCSP |
合规参数
| 参数 | 值 |
|---|---|
| RoHS | Lead free / RoHS Compliant |
| 欧盟RoHS | Compliant |
电气参数
| 参数 | 值 |
|---|---|
| 电路 | 4 x 2:1 |
| 输入信号 | Yes |
| 开启时间 | 14@3V@-40C to 85C ns |
| 输入功率 | 单 |
| 输出电流 | 1nA |
| 供电电流 | 1 uA |
| 关断延迟时间 | 8@3V@-40C to 85C ns |
| 输入数量 | 8 |
| 供电电压 | 3.3V, 5V |
| 输出数量 | 4 |
| 供电类型 | Single |
| 通道数量 | 4 |
| 元件数量 | 4 |
| 击穿电压 | 5.5 V |
| 供电电源 | Single Supply |
| 平均正向功率 | 5 uW |
| 最大功耗 | 5 uW |
| 导通电阻（最大） | 6@3V Ohm |
| 多路复用/解复用电路 | 2:1 |
| 共模瞬态抗扰度（最小） | Industrial |
机械参数
| 参数 | 值 |
|---|---|
| 宽度 | 3mm |
| 高度 | 0.85mm |
| 长度 | 3mm |
| 包装方式 | Tape and Reel |
| 引脚样式 | No Lead |
| 安装类型 | Surface Mount |
| 安装样式 | SMD/SMT |
| 引脚数 | 16 |

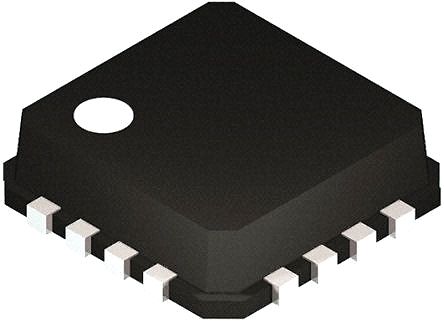

| 封装形式 | 16LFCSP EP |
| 总长度 | 3 |
| 包装数量 | LFCSP EP |
| 尺寸/外形 | 3 x 3 x 0.85mm |
| 位数 | 16 |
| 外壳尺寸-插件 | 0.83 |
| 供应商器件封装 | 16-LFCSP-VQ (3x3) |
产品信息
| 参数 | 值 |
|---|---|
| 类型 | Analog Multiplexer |
| 系列 | ADG774A |
| 功能 | Multiplexer/Demultiplexer |
| 开关类型 | 模拟多路复用器 |
| 制造商全称 | Analog Devices |
| 配置 | Quad 2:1 |
| 每IC通道数 | 四 2:1 |
| 印刷电路板数量 | 16 |
环境参数
| 参数 | 值 |
|---|---|
| 工作温度 | -40°C ~ 85°C |
