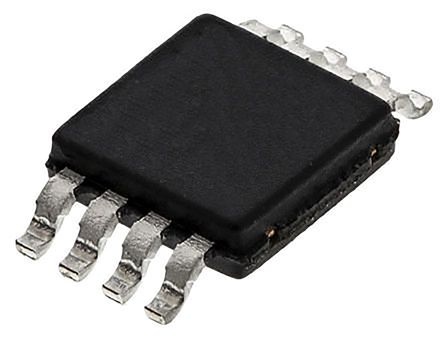

AD8223ARMZ-R7
Analog Devices, Inc.
SP Amp INSTR Amp Single R-R O/P ±12V/24V 8-Pin MSOP T/R IC OPAMP INSTR 200KHZ RRO 8MSOP Instrumentation Amplifiers SGL-Supply SP Amp INSTR Amp Single R-R O/P �12V/24V 8-Pin MSOP T/R Analog Devices AD8223ARMZ 仪表放大器, 250μV偏置, 125kHz, 90dB CMRR, 轨至轨输出, 3 → 24 V电源, 8针 MSOP封装
规格参数
商业参数
| 参数 | 值 |
|---|---|
| 产品 | Instrumentation Amplifiers |
| 其他名称 | AD8223ARMZ-R7CT |
| 标准包装数量 | Tape & Reel |
| 工厂包装数量 | 1000 |
| 标准封装名称 | MSOP |
合规参数
| 参数 | 值 |
|---|---|
| RoHS | Lead free / RoHS Compliant |
| 欧盟RoHS | Compliant |
| 抗辐射加固 | No |
电气参数
| 参数 | 值 |
|---|---|
| 增益 | 60 dB |
| 电源抑制比 | 80 dB |
| 压摆率 | 0.3 V/µs |
| 输出类型 | Rail to Rail |
| 输入功率 | Single/Dual |
| 额定功率 | 0.65 W |
| 共模抑制比、电源抑制比（典型） | 90 dB |
| 输出电流 | 650µA |
| 供电电流 | 0.5 mA |
| 供电电压 | 3 V |
| 供电类型 | Single|Dual |
| 通道数量 | 1 |
| 元件数量 | 1 |
| 输入电阻 | 2000 MOhms at 5 V |
| 输入偏置电流 | 12nA |
| 最大额定电流 | 28 nA |
| 最小输入电压 | 60 dB |
| 增益带宽积 | 125kHz |
| 轨到轨工作 | Rail to Rail Output |
| 平均正向功率 | 650 mW |
| 最大功耗 | 650 mW |
| 输入逻辑高电平 | 250µV |
| 输入偏置电流（最大） | 0.025@5V |
| 电源电压范围（典型） | �3/�5/�9 V |
| 输入失调电压（最大） | 0.25@5V |
| 双电源电压（V+/-） | ±2 → ±12V |
机械参数
| 参数 | 值 |
|---|---|
| 宽度 | 3.2mm |
| 高度 | 0.95mm |
| 长度 | 3.2mm |
| 带宽 | 125 kHz |
| 包装方式 | Tape and Reel |
| 引脚样式 | Gull-wing |
| 安装类型 | Surface Mount |
| -3dB带宽 | 200kHz |
| 安装样式 | SMD/SMT |
| 引脚数 | 8 |
| 封装形式 | 8MSOP |
| 冷却的封装 | MSOP |
| 包装数量 | MSOP |
| 尺寸/外形 | 3.2 x 3.2 x 0.95mm |
| 位数 | 8 |
| 供应商器件封装 | 8-MSOP |
产品信息
| 参数 | 值 |
|---|---|
| 类型 | Instrumentation Amplifier |
| 系列 | AD8223 |
| 功能 | Y |
| 制造商全称 | Analog Devices |
| 放大器类型 | Instrumentation |
| 电路数 | 1 |
环境参数
| 参数 | 值 |
|---|---|
| 工作温度 | -40 to 85 °C |
