泰尔实验室采用罗德与施瓦茨解决方案用于UWB设备FiRa认证测试
近日,中国信息通信研究院泰尔实验室采用罗德与施瓦茨UWB测试解决方案用于UWB设备认证测试。
超宽带(UWB)以其特有的高带宽和短脉冲方式,可实现厘米级定位精度,因此广受业界青睐.越来越多的UWB设备应用在手机、汽车无钥匙接入、可穿戴/标签以及智慧家庭等场景中。FiRa™联盟自从2019年成立起,不断开发出引人注目的UWB应用用例并确保UWB设备无缝互操作性,同时提升定位精度。
IEEE802.15.4z标准于2020年年底正式发布,802.15.4z增强HRP-ERDEV(Enhanced Ranging Device)定义了 BPRF(Base pulse repetition frequency)和 HPRF(Higher pulse repetition frequency)两种模式。FiRa™物理层一致性测试适用于这两种模式,包括接收机测试和发射机测试。具体用例列表如下所示。
表1: FiRa™物理层测试用例列表
用例编号 |
测试用例 |
R&S PCTT验证状态 |
应用范围 |
发射机测试 |
|||
PCT1.1 |
BPRF – Packet Format |
T |
BPRF;HPRF |
PCT1.2 |
Power Spectral Density Mask |
T |
BPRF;HPRF |
PCT1.3 |
Carrier Frequency Tolerance and Pulse Timing |
T |
BPRF;HPRF |
PCT1.4 |
Baseband Impulse Response |
T |
BPRF;HPRF |
PCT1.5 |
Transmit Signal Quality |
T |
BPRF;HPRF |
接收机测试 |
|||
PCT2.1 |
SP0&SP1 Packet Reception Sensitivity |
T |
BPRF;HPRF |
PCT2.2 |
SP3 Packet Reception Sensitivity |
T |
BPRF;HPRF |
PCT2.3 |
SP0&SP1 Dirty Packet Test |
T |
BPRF;HPRF |
PCT2.4 |
SP3 Dirty Packet Test |
T |
BPRF;HPRF |
PCT2.5 |
SP3 Packet First-Path Dynamic Range |
T |
BPRF;HPRF |
PCT2.6 |
Packet Format |
T |
BPRF;HPRF |
罗德与施瓦茨的UWB PHY测试套件完全支持上述用例并且已经通过FiRa™联盟认证。该解决方案包括无线通信测试仪R&S CMP200,外部合路器R&S CM-Z300A以及集成的自动化测试软件R&S WMT。CMP200用于生成UWB信号并执行UWB测量。套件的3组射频端口可同时对3个DUT进行测量。这能够很大程度上提高研发测试效率和产线吞吐率。CM-Z300A将连接CMP200和被测设备(DUT)的天线端口。WMT可以自动化运行UWB物理层一致性用例并自动生成测试报告,提升测试效率。

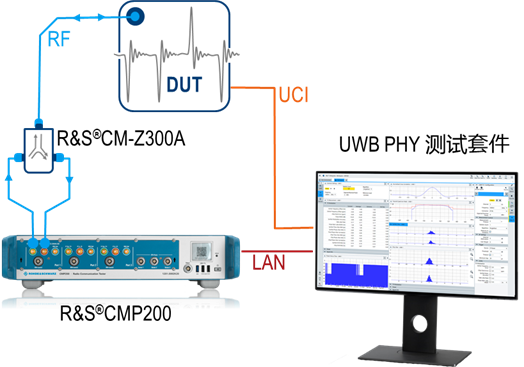

图1:UWB 设备FiRa™物理层测试连接示意图
