研发客服英特尔已承诺提供数百亿欧元以扩大其在欧洲的半导体业务。以下是这些资金的细分情况。
英特尔最近宣布在欧洲各地投资总计数百亿欧元，作为其供应链和产能多样化的十年计划的一部分。
英特尔在德国马格德堡的两个预期处理器工厂的效果图。图片由英特尔提供
这家总部设在美国的半导体巨头正押注于未来的欧洲 "硅谷枢纽"，提供端到端的半导体服务，包括研发、制造以及最终的封装。虽然这种投资的涌入支持了英特尔自己的集成设备制造商（IDM）2.0战略，但它也间接推动了《欧洲芯片法案》的愿景，即到2030年将欧洲的半导体产能从世界产能的10%翻倍到20%。
以下是盘点英特尔迄今为止在欧洲的一些投资的简要概述，以及其未来十年计划概述。
爱尔兰的FAB 34升级
2022年初，作为价值70亿欧元的产能升级项目的一部分，英特尔向其位于爱尔兰莱克斯利普的34号工厂运送了第一批设备。这是英特尔自2019年宣布将爱尔兰的制造空间扩大一倍的计划以来，在该项目上迈出的第一个重要步骤。
设备升级包括从俄勒冈州运来的Lithography resist tracks，它将与该工厂的极紫外（EUV）光刻机一起使用。这也将使该工厂能够在2023年之前使用英特尔的4（7纳米）节点技术生产芯片。

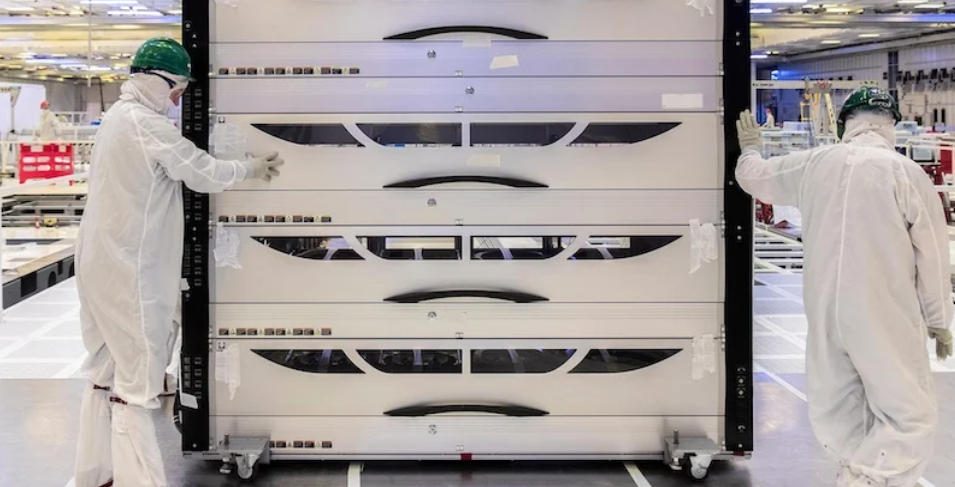

Lithography resist tracks于2022年初抵达FAB 34。图片由英特尔提供
爱尔兰Fab 34设施的升级预计将带来1600个全职的高科技工作，每年为爱尔兰经济带来27.5亿欧元的收入，在设施升级的高峰期，将有6000个相关建筑工作。
德国的制造设施
英特尔和德国联邦政府最近签署了一项协议，计划在德国马格德堡建立两个制造设施，这意味着英特尔将投资300亿欧元。
这些设施将能够利用RibbonFET和PowerVia等技术，将芯片制造带入埃米时代，这将是英特尔和欧洲的第一个此类设施，施工预计将在四到五年内开始。
德国官员和英特尔全球首席运营官签署了一项协议，该协议将使德国半导体制造业进入埃米时代。图片由英特尔提供
该项目预计将创造3000个全职的高科技工作岗位，并在建设高峰期创造多达7000个建筑工作岗位。英特尔计划利用德国和欧洲学术机构的人才，包括大学和职业学校。
在法国、西班牙和波兰进行研发、测试和封装设施
英特尔在欧洲的其他投资包括在法国建立一个欧洲研发中心，打算成为该公司的高性能计算（HPC）和人工智能（AI）的总部。这将为该国带来1,000个全职的高科技职位。
英特尔还在与西班牙合作，通过联合实验室扩大巴塞罗那超级计算中心（BSC）。BSC已经与英特尔合作开发了exascale架构，并计划开发zettascale架构。
最后，但并非最不重要的是，英特尔已投资46亿欧元，在波兰弗罗茨瓦夫附近建造一个半导体测试和装配设施。该设施预计将带来2000个高科技职位，以及数千个支持该设施设计和建设的工作。该测试和装配设施预计将于2027年投入使用。
半导体供应链的转变？
虽然全球半导体供应链历来由台湾地区和韩国主导，但面对地缘政治、自然灾害和其他全球突发事件，对供应链安全的担忧，加上世界对先进技术日益增长的依赖，正促使英特尔等芯片制造商重新评估其区域政策和战略。
虽然英特尔最近的投资主要集中在欧洲，但该公司也宣布与以色列政府达成协议，在Kiryat Gat建造一个芯片制造厂，金额为250亿美元。
除了改善其整体的供应链安全，英特尔还在应对其他与供应链相关的挑战，如可持续性。该公司的目标是利用节水、回收和再生来实现净水利用。该公司还在向2030年之前100%使用可再生能源。
